IEC60061-3 램프 캡은 측정합니다

IEC60061 - E27 램프홀더스 스크루 램프 홀더를 위한 3 계측기는 측정합니다

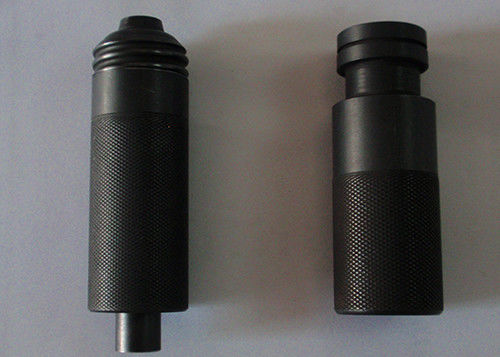

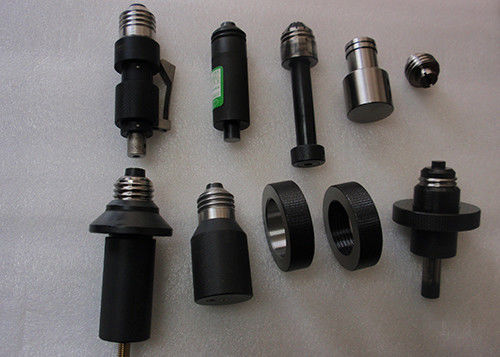

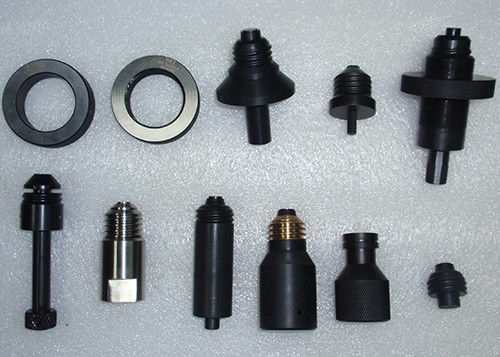

E27 램프 홀더 목록을 위한 계측기 :

인증 :

IEC60061-3

목적과 테스트 :

램프 홀더를 위한 (1)7006-25A-2 통행 게이지

목적을 가지세요 : 다음을 확인합니다

a) 시트 7004-21과 7004-27에 따른 램프 홀더 나사산의 최소한도 차원.

b) 7005-20을 시트로 덮기 위해 일치하는 칫수 X

c) 반대하는 차원을 가지고 있는 라모스에 대한 램프 홀더의 기계적 적합성.

시험을 받는 것 :a) 과도한 힘을 사용하지 않고 램프 홀더 안으로 계측기의 나사산이 있는 부품을 비트는 것은 가능합니다 .

b) 계측기가 그 일에 관한 한 안에 비틀어졌을 때 그것은 갈 것이고 잠수부 위의 Ｙ가 샤프트 위의 표시 A와 동평면일 것이라는 것을 주의합니다.

c) 소매는 그것의 개방형이 거치대의 스크루우 셀의 상단 가장자리에 기초를 두면서 그리고 나서 계측기의 샤프트위에 위치됩니다 .이 위치에서 함께, 잠수부는 그것이 갈 한 소매와 아래로 밀려집니다.

d) 계측기의 표면 B는 그리고 나서 잠수부에 관해 표시 X1과 X2 사이에 있거나 그들의 어느 쪽으로 동평면일 것입니다 ; 그것은 그들 너머에 있지 않을 것입니다.

(2)7006-26-4는 "계측기를 가게 하지 않습니다 "

목적을 가지세요 : 램프 홀더의 나사산, 차원 D1의 최대 최소 직경을 확인합니다

시험을 받는 것 :램프 홀더의 나사산은 계측기가 훨씬 스레드가 표면 Ｔ로부터 돌출되도록 그것의 자체 무게에 의해 들어가지 않으면 정확할 것으로 추측될 것입니다.

(3)7006-21-5

벌브 연결부 손상에 반대하여 보호를 시험하기 위한 그리고 접촉-생성을 시험하기 위한 계측기

목적을 가지세요 : 다음을 확인합니다

a) 벌브 연결부 손상에 대한 E27 램프 홀더의 림의 보호.

b) 접촉-생성에 반대한 차원을 가지고 있는 램프에 대한 E27 램프 홀더의 접촉 마킹.

시험을 받는 것 :a) 언제 계측기가 다음의 토크로 집에 완전히 비틀어지는지 :

----- 1.0 세라믹 홀더들을 위한 N.m.

----- 0.4 다른 모든 거치대들을 위한 N.m.

계측기와 램프 홀더의 림의 모서리 사이에 제거가 있을 것입니다.

b) 이 위치에서, 그리고 보이는 바와 같이, 시험 회로에서 연결된 램프 홀더로 인디케이트 램프는 점등될 것입니다.

* 0.08 밀리미터의 대략적인 두께와 5 밀리미터의 폭과 틈새 게이지는 이 제거가 전체 원주에 걸쳐 존재하는지 확인하는데 사용될 것입니다.

램프의 삽입 동안 부수적인 접촉에 반대하여 접촉 마킹과 보호를 시험하기 위한 (4)7006-22A-5 계측기

목적을 가지세요 : 체크하기 위해 E27은 다음과 관련하여 램프홀더스 :

a) 램프가 반대하는 차원을 가지고 있다면서 콘택트-메이킹.

b) 램프의 삽입 동안, 활성 부품, viz.the 캡 셸과의 부수적인 접촉에 대한 보호.

시험을 받는 것 :거치대는 보여지는 것으로서의 시험 회로에서 연결됩니다.

a) 스위스 적소 2와 스위스 열린 비로, 계측기는 집에 완전히 비틀어집니다.이 위치에서, 양쪽 램프는 점등될 것입니다.

b) 위쪽에a)을 판단하는 테스트 뒤에, 램프가 소멸시킬 때까지 계측기는 철회됩니다.스위치 A는 1를 배치하기 위해 움직이고 스위치 B가 마무리됩니다. 계측기는 그리고 나서 램프 빛의 어느 쪽까지 천천히에 비틀립니다.계측기가 이 입장에서 개최된 채로, 스위치 B는 열리고 계측기에서 측면에 있는 테스트 프로브가 계측기와 거치대 사이에 아래쪽으로 그것이 공간에 들어갈 한 미끄러집니다.티스킨 위치에서 램프는 점등되지 않을 것입니다.

(5)7006-22B-1

최첨단으로 측접을 발견하기 위한 계측기

목적을 가지세요 : E27 램프 홀더에서 측접에서 최첨단의 존재를 탐지합니다.

시험을 받는 것 :a) 그것이 갈 한 계측기는 램프 홀더에서 집에 비틀어지고, 조합이 그리고 나서 수평 위치에서 계측기의 잠수부와 함께 위치되고 잠수부 표면이 거치대 접촉에 고정됩니다.

b) 이 입장에서 안에 잠수부를 회전시키도록 가능합니다 한 60' 안에 양쪽 방향의 적어도 각을 위한 오른쪽으로 돌고 안티-클록와이즈 방향.

c) 본 시험 뒤에 조합은 수직 위치에서 잠수부와 함께 위치되고 잠수부 얼굴이 10N의 총 힘과의 거치대 접촉에 대고 눌립니다.

d) 이 입장에서 안에 잠수부를 회전시키도록 가능합니다 한 60' 안에 양쪽 방향의 적어도 각을 위한 오른쪽으로 돌고 안티-클록와이즈 방향.

e) 램프 홀더는 양쪽 테스트에 대하여 적용된 토크가 0.4 Nm을 초과하지 않으면 따릅니다.

(6)7006-22C-1

계측기 내가 점검 옆을 위해 탄력과 연락합니다

목적을 가지세요 : E27 램프 홀더의 최소 측접 탄력을 확인합니다.

시험을 받는 것 :a) 라이맵홀더의 측접은 전기적으로 시험 회로에 나타난 바와 같이 계측기로 연결될 것입니다..

b) 상부 위치에서 중심 로드와 함께, 계측기는 과도한 힘을 사용하지 않고 램프하로더에서 비틀어집니다..

c) 계측기는 행위 베트윈트 거치대까지 핵심을 나사못으로 고정시킴으로써 고쳐지고 계측기가 제거되었습니다 .

d) 중심 로드는 그리고 나서 0.4 Nm의 토크로 아래 비틀어집니다..

e) 이러한 상태 하에 인디케이트 램프는 점등될 것입니다.

f) 그것의 표시가 10개의 스케일 부분 (=0.2mm)를 통과했을 때까지 중심 로드는 그리고 나서 뒤로 비틀어질 것입니다. 이 위치에서 인디케이트 램프는 여전히 점등될 것입니다.

(7)7006-22D-1

측접 탄력을 확인하기 위한 계측기 II

목적을 가지세요 : E27 램프 홀더의 최소 측접 탄력을 확인합니다.

시험을 받는 것 :a) 라이맵홀더의 측접은 전기적으로 시험 회로에 나타난 바와 같이 계측기로 연결될 것입니다..

b) 계측기는 1Nm의 토크와 램프 홀더에서 비틀어집니다...

c) 이 위치에서 인디케이트 램프는 점등될 것입니다.

테스트는 접촉-생성을 시험하기 위한 계측기와 테스트 뒤에 실행될 것입니다 .
