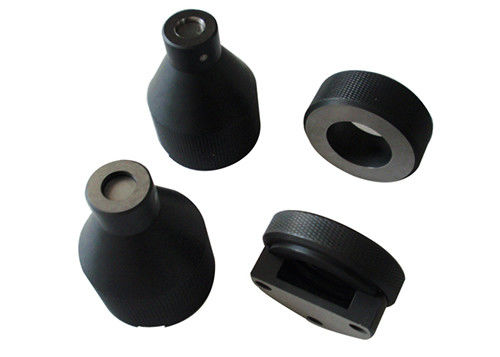

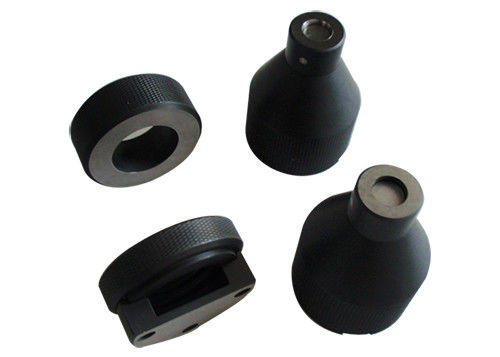

통행 게이지, 주형 강철 나사게이지가 아니라 E26 고

IEC60061-3 E26 램프 캡 계측기가 계측기가 측정하고 나사게이지를 비틀러 아니오 간다고 계속합니다

E26과 E26d 계측기 목록 :

인증 :
IEC60061-3

목적과 테스트 :
1. 7006-27D-3

캡 E26, E26/50x39, E26/51x39와 E26d를 위한 계측기를 가게 하세요
목적을 가지세요 :

나사산의 최대 디멘션과 E26의 차원 T1min을 확인하기 위해, E26/50x39, E26/51x39 또는 E26d는 끝난 램프에 완성합니다.
 시험을 받는 것 :

끝난 램프 위의 캡이 그것이 갈 한 계측기에 나삽되었을 때, 중심 접점은 표면 Ｘ를 접촉할 것입니다. 램프가 계측기에서 제거될 때, 적어도 2의 가득 찬 턴은 스레드를 유리시키도록 요구될 것입니다.

2. 7006-29L-4

"캡을 위한 계측기를 가게 하지 마세요 "
E26, E26/50x39, E26/51x39와 E26d
목적을 가지세요 :

나사산의 최소 외부 (주요) 지름을 확인하기 위해, E26, E26/50x39, 끝난 램프 위의 E26/51x39 orE26d 캡의 Ｄ 치수화하세요.
시험을 받는 것 :

계측기가 끝난 램프에 캡의 스레드위에 위치되고 최고인 캡을 잡았을 때, 중심 접점은 표면 Ｘ를 넘어서 돌출되지 않을 것입니다. 오직 중량의 계측기 자체만을 테스트에서 사용할 것입니다.

3. 7006-29-3 3. 7006-29-3

램프의 접촉-생성을 시험하기 위한 계측기는 캡과 적합했습니다
목적을 가지세요 :

E26, E26/50x39, E26/51x39 또는 E26d 램프 홀더에서 접촉-생성을 위해 램프 차원을 확인합니다.
시험을 받는 것 :

그것을 넘어서 비행기 Ｗ가 비행기 Ｖ 또는 프로젝트에 도달할 때까지 램프가 계측기에 몰릴 수 있다면, 램프 홀더에서 적당한 것에 관한 램프의 형태는 정확할 것으로 추측됩니다. E26/24를 위해 표면 Ｖ와 Ｗ가 일치한 때인 부과된 램프, 어떠한 땜납 또는 전도성 소재를 포함하는 캡의 상부는 위쪽에 표면 Ｘ를 확장하지 않을 것입니다.

4. 7006-29A-2

부수적인 접촉 E26d에 반대하여 보호를 시험하기 위한 끝난 램프 위의 캡을 위한 계측기
목적을 가지세요 :

끝난 램프에 보호를 캡 E26d의 부수적인 접촉과 대조합니다.
시험을 받는 것 :

램프가 휴회에 위치한 캡의 땜납이 공급한 것이 옆과 어울릴 한 계측기에 몰링을 때, 잠수부의 표면 Ｗ는 표면 Ｖ를 넘어서 돌출되지 않을 것입니다.

5. 7006-29B-2

계측기 WITH 기준 직경 OF 23 밀리미터 FOR CAPS E26d
목적을 가지세요 :

차원 Ｓ 장관, Ｓ 최대, S1min을 확인합니다. 그리고 S1max. 캡 E26d의.
시험을 받는 것 :

캡 (또는 램프가) 그것이 갈 한 계측기에 몰링을 때, 잠수부의 표면 Ｗ는 표면 Ｙ를 넘어서, 그러나 설치되지 않은 캡을 위해 돌출될 것이고 표면 Ｘ를 넘어서 돌출되지 않을 것입니다.
끝난 램프 위의 캡을 위해, 표면 Ｗ는 표면 Ｖ를 넘어서 돌출되지 않을 것입니다.

6. 7006-29C-2

계측기 WITH 기준 직경 OF 13,2 밀리미터 FOR CAPS E26d
목적을 가지세요 :

차원 Ｃ 최대를 확인합니다. 그리고 C1 최대. 캡 E26d의.
시험을 받는 것 :

설치되지 않은 캡이 그것이 갈 한 계측기에 몰링을 때, 잠수부의 표면 Ｗ는 표면 Ｘ를 넘어서 돌출되지 않을 것입니다. 끝난 램프 위의 캡을 위해, 표면 Ｗ는 표면 Ｖ를 넘어서 돌출되지 않을 것입니다. 이 경우에, 중간 접촉 위의 땜납이 계측기에서 제공받는 것으로 휴회에 위치한다고 캡이 그렇게 배치될 것입니다.

7. 7006-29D-1
게이지 WITH 기준 직경 OF 10.4 밀리미터 FOR E26d CAPS ON 마감처리 램프
목적을 가지세요 :

차원을 확인하 C1 분, andT1 분, 시트 7004-29와 캡 나사산의 최대 디멘션에 나타납니다.
 시험을 받는 것 :

램프가 그것이 갈 한 계측기에 나삽되었을 때, 표면 Ｗ는 표면 Ｖ와 함께 동평면 또는 표면 Ｖ 너머 프로젝트일 것입니다. 본 시험 뒤에, 적어도 2 램프의 가득 찬 턴이 계측기로부터 그것을 유리시키도록 요구될 것입니다.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3은 캡 E26, E26/50x39, E26/51x39와 E26d를 위한 계측기를 가게 합니다
7006-29L-4는 "캡 E26, E26/50x39, E26/51x39와 E26d를 위한 계측기를 가게 하지 않습니다 "
램프의 접촉-생성을 시험하기 위한 7006-29-3 계측기는 캡과 적합했습니다
부수적인 접촉 E26d에 반대하여 보호를 시험하기 위한 끝난 램프 위의 캡을 위한 7006-29A-2 계측기
7006-29B-2 계측기 WITH 기준 직경 OF 23 밀리미터 FOR CAPS E26d
7006-29C-2 계측기 WITH 기준 직경 OF 13,2 밀리미터 FOR CAPS E26d
7006-29D-1 게이지 WITH 기준 직경 OF 10.4 밀리미터 FOR E26d CAPS ON 마감처리 램프
