7006-29-3 E26 램프 캡 게이지 접촉 테스트용 Go No Go 게이지 - 캡이 장착된 램프 제작

7006-29-3 E26 램프 캡 게이지 접촉 테스트용 Go No Go 게이지 - 캡이 장착된 램프 제작

확인:
IEC60061-3

게이지 이름 및 테스트 목적

1. E26, E26/50x39, E26/51x39 및 E26d 캡 7006-29L-4용 "NOT GO" 게이지

테스트:

게이지가 완성된 램프의 캡 나사 위에 놓이고 캡이 맨 위에 있을 때 중앙 접점은 표면 X 너머로 돌출되지 않아야 합니다. 게이지 자체의 무게만 테스트에 사용되어야 합니다.

목적:

완성된 램프의 E26, E26/50x39, E26/51x39 또는 E26d 캡의 나사산, 치수 d의 최소 외부(주요) 직경을 확인하려면.


2. 캡 E26, E26/50x39, E26/51x39 및 E26d용 "GO" 게이지7006-27D-3

테스트:

완성된 램프의 캡을 게이지에 끝까지 조이면 중앙 접점이 표면 X에 닿아야 합니다. 램프를 게이지에서 제거할 때 나사산을 풀려면 최소한 두 바퀴를 완전히 돌려야 합니다.

목적:

나사산의 최대 치수와 완성된 램프의 E26, E26/50x39, E26/51x39 또는 E26d 캡의 치수 T1min을 확인합니다.

3. 캡이 장착된 램프의 접촉 테스트용 게이지 7006-29-3

테스트:

평면 W가 평면 V에 도달하거나 평면을 넘어 돌출될 때까지 램프를 게이지 안으로 밀어넣을 수 있는 경우, 램프 홀더의 맞춤과 관련된 램프의 모양은 올바른 것으로 간주됩니다.E26/24 캡이 있는 램프의 경우 표면 V와 W가 일치할 때 땜납 또는 전도성 재료를 포함하는 캡의 상단이 표면 X 위로 연장되어서는 안 됩니다.

목적:

E26, E26/50x39, E26/51x39 또는 E26d 램프 홀더에서 접촉을 위한 램프 치수를 확인합니다.

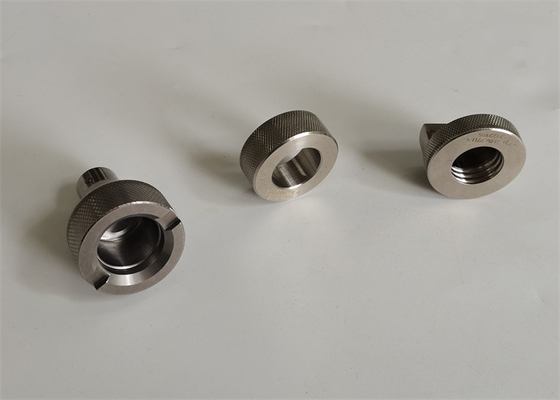

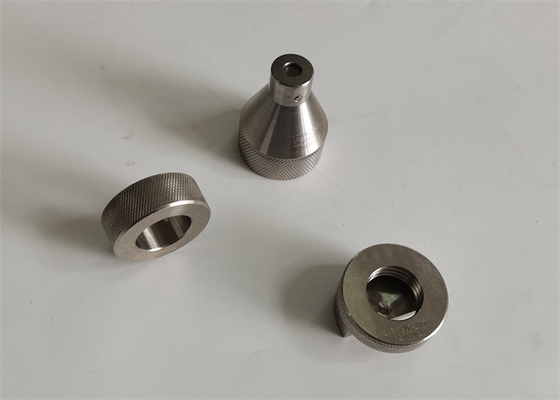

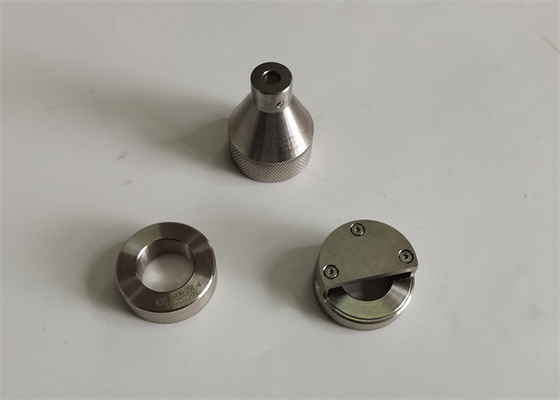

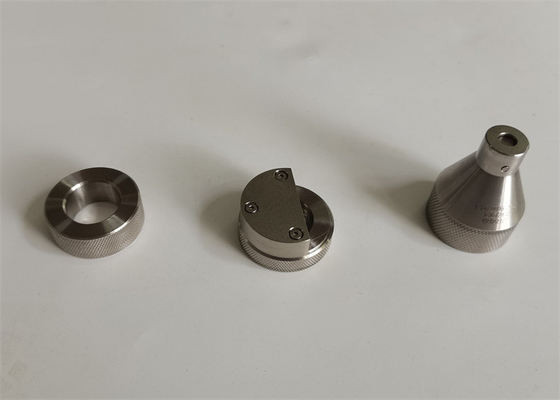

E26 및 E26d 게이지 전체 목록:

-------------------------------------------------- -------------------------------------------------- ----------------------------------
7006-27D-3 캡 E26, E26/50x39, E26/51x39 및 E26d용 "GO" 게이지
7006-29L-4 캡 E26, E26/50x39, E26/51x39 및 E26d용 "NOT GO" 게이지
7006-29-3 캡이 장착된 램프의 접촉 테스트용 게이지
7006-29A-2 우발적인 접촉에 대한 보호 테스트를 위한 완성된 램프의 캡용 게이지 E26d
7006-29B-2 캡 E26d용 참조 직경이 23mm인 게이지
7006-29C-2 참조 직경이 13,2 mm인 캡 E26d용 게이지
7006-29D-1 기준 직경이 10.4mm인 게이지, 완성된 램의 E26d 캡용
