제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | IEC60061-3 | 보증: | 12개월 |
|---|---|---|---|
| 재료: | 주형 강철 | 7006-121-1: | 고와 램프 캡 Gu10을 위한 NOT 통행 게이지 |
| 목적: | 시트 7004-121에서 보여진 캡 Gu10을 확인합니다 | 타입: | 램프 캡 계측기 |
| 강조하다: | Gu10 램프 캡 게이지,7006-121-1 램프 캡 게이지,IEC60061-3 램프 캡 게이지 |
||

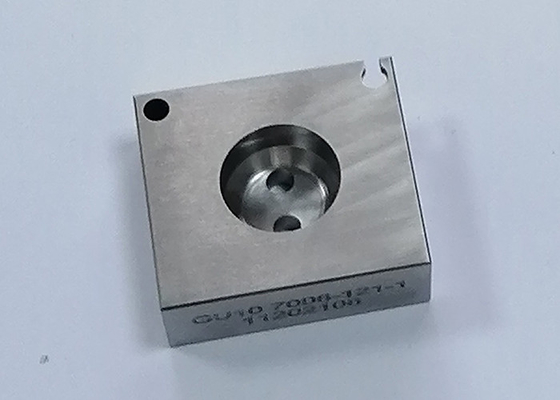

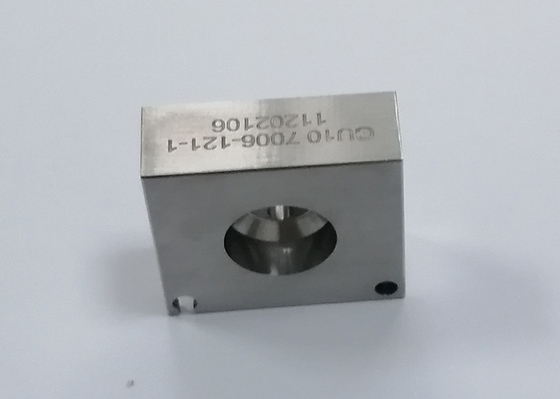

GO 및 NOT GO 게이지 Gu10 7006-121-1 IEC60061-3 램프 캡 게이지
7006-121-1
목적: 다음과 같은 측면에서 베이스 GU10을 확인합니다.
a) 개별 핀의 지름(치수 A)
b) 핀의 결합된 변위 및 직경(치수 A 및 D);
c) 핀의 길이(치수 F1 + J)
d) 핀의 오목 길이 및 직경(치수 F2 및 E).
테스트 ::a) 베이스의 개별 핀을 삽입할 수 있어야 합니다.
표면 Z에서 구멍 "a1"으로 삽입하고 슬롯을 따라 핀을 제거하십시오.
b) 베이스의 핀을 구멍 "a2"에 삽입할 수 없어야 합니다.
c) 베이스를 게이지에 삽입할 수 있을 때까지
베이스의 기준 평면은 게이지의 표면 Y와 접촉합니다.
d) 이 위치에서 핀의 끝이
게이지의 표면.
준수:
IEC60061-3 Gu10 7006-121-1
애플리케이션:
Guangzhou Shice Equipment는 가장 일반적인 표준을 충족하는 다양한 게이지를 제공합니다.
IEC, EN, UL, GB, DIN, VDE 및 기타 제품을 포함합니다.그러한 표준은 다음을 요구합니다.
크기 및 정의 등 확인 이 게이지는 고급 스테인리스 스틸로 구성됩니다.
최소 60 HRC의 경도와
표준이 필요합니다.각 게이지에는 교정 인증서가 함께 제공됩니다.
