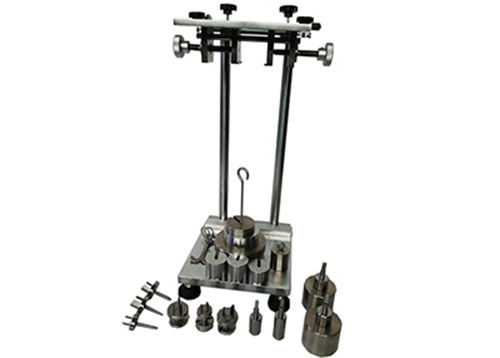

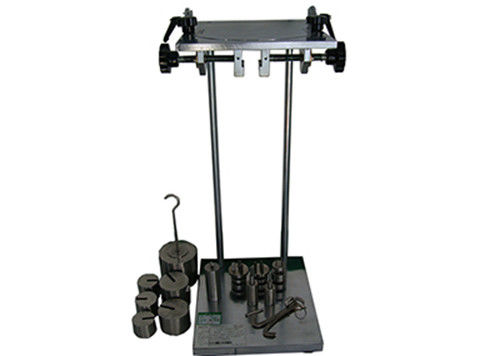

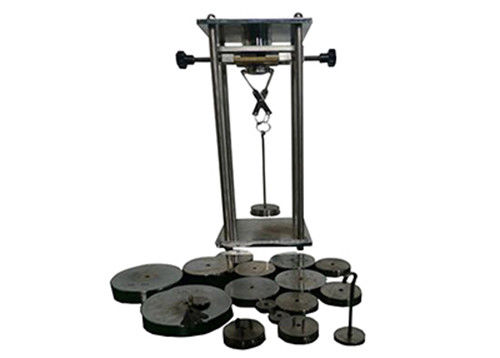

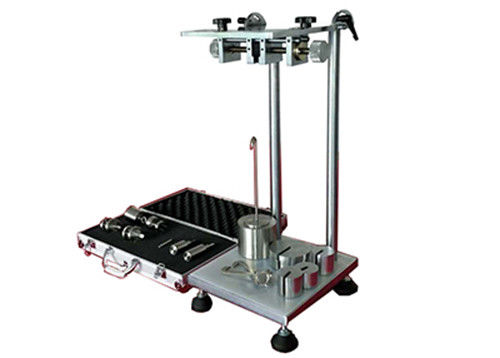

IEC60884 Fig18 인출력 검증 장치

맥스 인출력 IEC60884 Fig18 19에 대한 확인을 위한 장치

애플리케이션 :

 그것은 소켓과 단일 폴 핀에서 플러그를 이끌어 내도록 요구된 최대 힘이 소켓 어셈블리로부터 철수한지 확인하는데 적합합니다. 요구된 최소 군력이 표준에 의해 지정된 더 레인지 내에 포함되는지.

매개 변수 :

1. 표준 원 폴 10A, 3극 10A와 16A 시험 표준은 각각 열심히 일합니다, 10A 16A 시험 표준이 각각 열심히 일합니다, 조정할 수 있는 :
1) 2개 막대기 듀얼 소켓과 라운드 플러그가 볼트 직경은 4.8입니다
2) 2개 막대기 듀얼-푸르포세 소켓의 라운드 플러그가 볼트 직경은 4.0입니다
3) (단극인) 라운드 플러그가 볼트 직경은 4.8입니다
4) (단극인) 라운드 플러그가 볼트 직경은 4.0입니다

2. 중량 : 36N*1, 5.4N*1, 5N*2, 4N*1, 2.6N*1 ;
1) 표준 시험 볼트 : 1.5N과 2N을 위한 각각
2)장치를 고정시키는 1개 세트
3) 중량 트레이의 1개 세트
4) 측면 력은 5N*1에 짓누릅니다
5) 측면 력 바의 1개 세트

용법 :

1. 최대 크기 핀과 시험 플러그는 소켓으로 삽입되고로부터 철회됩니다
수단 10 번. 그것은 그리고 나서 다시 삽입됩니다, 주 질량과 a를 위한 캐리어 Ｅ
적당한 클램프 Ｄ에 의하여 그것에 첨부되는 보충적 집단 Ｇ. 더
보충적 대량으로 인해서 그것이 최대의 군 충분한 10분의 1을 발휘합니다
표 16에 나타난 인출력.
2. 보충적 집단, 클램프, 캐리어와 더와 함께, 주 질량
플러그는 표 16에 나타난 최대 인출력과 동일한 힘을 행사합니다.
3. 주 질량은 진동 다짐 없이 플러그에 열중하고 보충적 집단이 면 입니다
필요하고 주 질량 위에 50 밀리미터의 키에서 떨어지도록 허용됩니다.

부가 기능 :

횡변형에 대한 저항을 확인하기 위한 장치

그것은 횡변형에 대한 저항을 확인하여 통조림으로 만들고 IEC60884 형태 13에게 확인합니다.

13 테스트를 그림으로 나타내세요 :

1. 각각 견본은 소켓 접촉을 통하여 비행기와 세로 표면에 설치됩니다
수평식. 장치는 그리고 나서 완전히 종사되고 발휘된 힘이 5N이도록 무게가 그것에서 매달렸습니다.

2. 장치는 1 분과 콘센트가 장착에 90 급만큼 회전된 후에 제거됩니다
표면. 테스트는 4 번을 벌고, 콘센트가 각각 계약 뒤에 90 급만큼 회전됩니다.

3. 시험 동안 장치는 콘센트로부터 분리되게 되지 않을 것입니다.
4. 시험 뒤에, 콘센트는 이 기준의 의미 속에서 어떤 손상을 보이지 않을 것입니다 ; 에
특별하게, 그들은 조항 22를 위한 요구조건에 따를 것입니다

표준 :

이 장치는 요구조건에 따릅니다의

IEC60884 형태 18/19,

VDE0620, 기타 등등.
