제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 강 | 표준: | IEC60884는 27 형태 42를 그림으로 나타냅니다 |
|---|---|---|---|
| 보증: | 12개월 | 하락하는 높이: | 10~250mm은 조정할 수 있습니다 |
| 중량의 드롭 해머: | 1000±2g, 100 ± 1 Ｇ | 영향의 높이: | 100 밀리미터 |
| 견본 온도: | (-15 ± 2) 'Ｃ | 스폰지 고무의 패드: | 40 밀리미터 두께 |
| 강조하다: | Fig 42 충격 시험 장치,IEC 60884 충격 시험 장치,스테인리스 충격 시험 장치 |
||

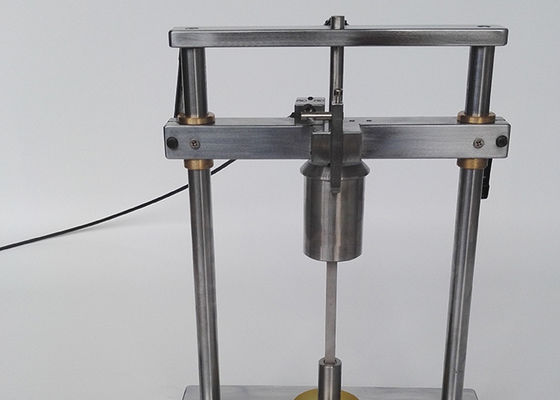

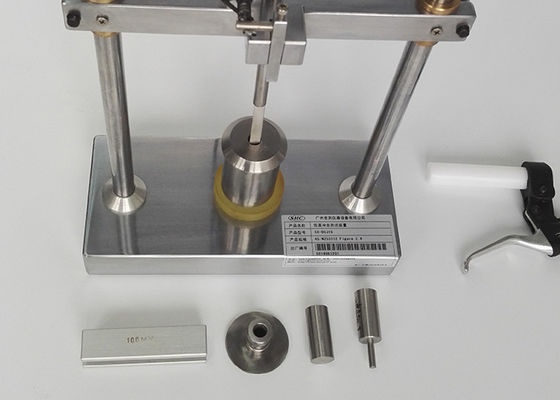

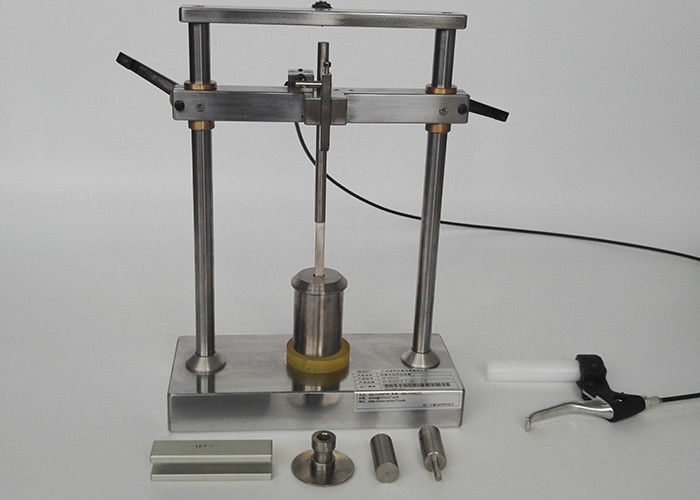

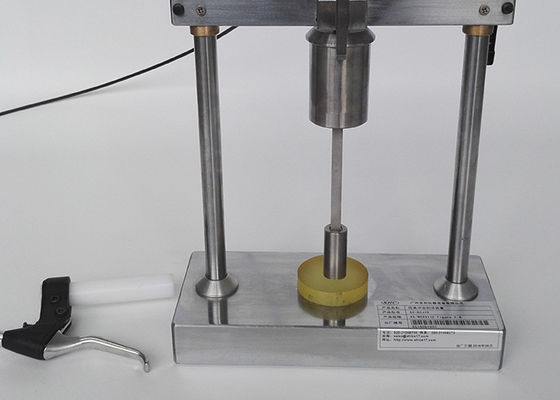

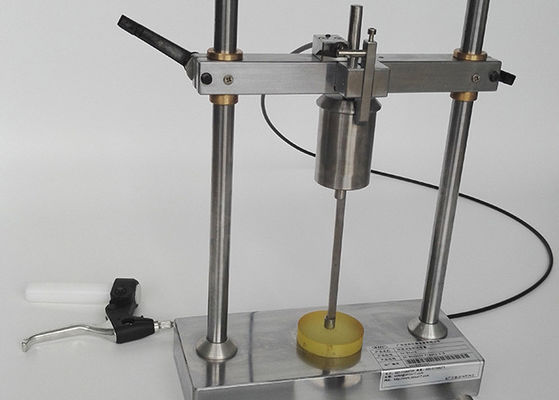

IEC60884 그림 27 그림 42 절연 슬리브와 함께 제공된 핀에 대한 충격 시험 장치
제품 정보:
확인:
IEC 60884 그림 27
시편은 그림 27과 같은 장치를 사용하여 충격 시험을 받습니다.
40 mm 두께의 스폰지 고무 패드 위에 위치한 기구를 최소 16시간 동안 (-15 ± 2) °C 온도의 냉동고에 시편과 함께 둡니다.
이 기간이 끝나면 각 시험편을 차례로 그림 27과 같이 정상 사용 위치에 놓고 추를 100mm 높이에서 떨어뜨립니다.떨어지는 무게의 질량은
(1000 ± 2) g.
시험 후 시편은 이 표준에서 의미하는 손상이 없어야 합니다.
확인:
IEC 60884 그림 42
시편은 그림 42와 같은 장치를 사용하여 충격 시험을 받습니다.
떨어지는 추의 질량은 (100±1)g이다.
40mm 두께의 스펀지 고무 패드 위에 장치를 시편과 함께
최소 24시간 동안 (–15 ± 2) ℃의 온도에서 냉동고.
이 기간이 끝나면 그림 42와 같이 각 표본을 차례로 제자리에 놓고
떨어지는 무게는 100mm 높이에서 떨어질 수 있습니다.4가지 임팩트가 연속적으로 적용됩니다.
동일한 시편을 충돌 사이에 90° 회전합니다.
시험 후 시편은 대략 실온에 도달하도록 하고 그 다음
검사했다.
절연 슬리브의 균열은 추가 조치 없이 정상 또는 교정된 시력으로 보여서는 안 됩니다.
확대.
비고 30.3과 30.4의 시험에서 언급한 24시간의 냉각 시간에는 기기를 냉각시키는 데 필요한 시간이 포함된다.
기술적인 매개변수:
떨어지는 높이: 10~250mm 조정 가능합니다.
| 저온 충격 시험 샘플 | 기준 | 드롭 해머의 무게(g) | 충격 높이 mm | 주목 |
| 소켓 박스 및 이와 유사한 전기 인클로저 | IEC60884 그림 27 | 1000±2 | 100 | 기준 |
| 절연 피복이 있는 볼트 | IEC60884 그림 42 | 100±1 | 100 | 기준 |
| PVC 외피가 있는 전기 케이블 | IEC60884 그림 2 |
100,200,300,400, 500,600,750,1000,1250,1500g |
100 | 선택 과목 |
케이블 부설 샘플의 경우 필요한 드롭 해머의 무게는 다음과 같습니다.
| 샘플의 외경(D/mm) | 드롭 해머의 무게 /g |
| D≤4.0 | 100 |
| 4.0＜D≤6.0 | 200 |
| 6.0＜D≤9.0 | 300 |
| 9.0＜D≤12.5 | 400 |
| 12.5＜D≤20.0 | 500 |
| 20.0＜D≤30.0 | 750 |
| 30.0＜D≤50.0 | 1000 |
| 50.0＜D≤75.0 | 1250 |
| 75.0＜D | 1500 |
플렉시블 케이블 및 통신 케이블 샘플의 경우 필요한 드롭 해머의 무게는 다음과 같습니다.
| 시료의 외경 D/mm | 드롭 해머/g의 무게 |
| D≤6 | 100 |
| 6.0＜D≤10.0 | 200 |
| 10.0＜D≤15.0 | 300 |
| 15.0＜D≤25.0 | 400 |
| 25.0＜D≤35.0 | 500 |
| 35.0＜D | 600 |
광저우 Shice는 IEC, EN, UL, VDE, BS, AS, ISO 표준 등의 요구 사항에 따라 설계 및 제조되었습니다. 당사의 주요 제품은 다음과 같습니다. 방수 및 방진(IP) 환경 테스트 장비;스위치, 플러그, 소켓 및 커플러 테스트 장비;기계적 강도 충격 시험 장비;재료 화재 위험 테스트 장비, 인클로저 보호 테스트 프로브;가전 제품 안전 테스트 장비;와이어 및 케이블 테스트 장비;등기구 테스트 장비;전기 도구 테스트 장비.당사의 제품은 국내외 측정 및 인증 기관, 검사 메커니즘, 실험실, 수출입 검사 및 검역국, 다양한 생산 회사 등에서 널리 사용됩니다. 우리의 고객은 Bureau Veritas, CSA, ITS, UL, TUV Rheinland, TUV SUD를 포함합니다. , SGS 등
