제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | IEC 61032 형태 2 | 타입: | IEC 테스트 핑거 탐침 |
|---|---|---|---|
| 재료: | 스테인레스 강과 나일론 | 손가락 길이: | 80±0.2mm |
| 도톨도톨한 손가락 지름: | 12 밀리미터 | 배플 플레이트 지름: | 50 밀리미터 |
| 배플 플레이트 길이: | 100 밀리미터 | 배플 간격: | 20 밀리미터 |
| 하이 라이트: | 국제전기기술위원회 61032,10N 표준 시험 손가락의 국제전기기술위원회 61032 30N,30N 탐침 비의 탐침 비 |
||
IEC61032 형태 2 테스트 프로브 비 표준 시험은 공세 10N 20n 30n과 샐 반대 전기 쇼크를 만집니다
상술과 기술적인 매개 변수 :
| 매개 변수 /Model | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |

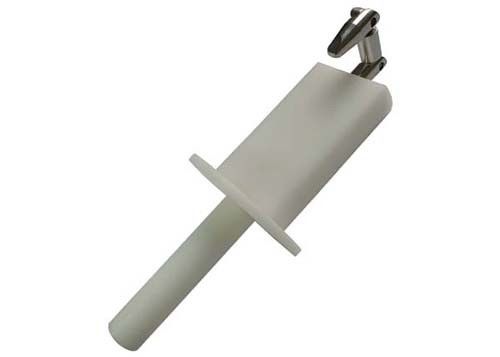

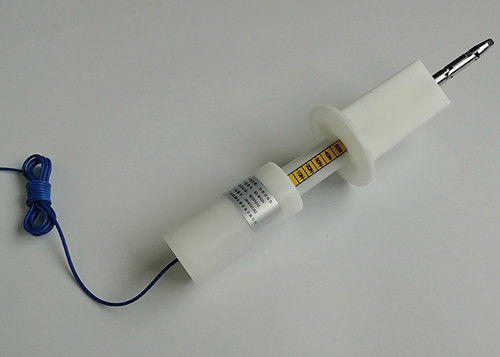

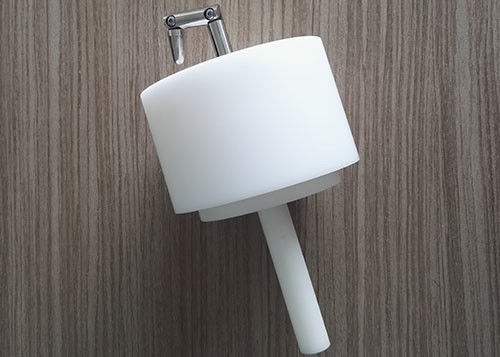

| 이름 | 표준 시험 손가락 | 원형 배플 테스트 핑거 | 큰 방해 테스트 핑거 | 힘과 표준 시험 손가락 |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' |
| 8 | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | 힘 10-50N명 |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
제품 정보 :
이것은 정확성 테스트 핑거가 많은 표준에 따라 좋아하게 했다는 것 입니다
IEC 61032 형태 2,
IEC60950은 2A를 그림으로 나타냅니다,
IEC60884,
IEC60335,
UL507,
그리고 UL1278 형태 8.4.
이 조사는 위험한 일환에 대한 접근에 대한 기본 보호를 검증하도록 의도됩니다. 그것은 또한 손가락과 접근에 대한 보호를 검증하는데 사용됩니다. 본 시험 핑거 프로브는 복사, 손가락, 사람의 수공의 특성을 시뮬레이션하는 기본적이고 격리된 핸들로 구성됩니다. 그것은 2 움직일 수 있는 공동을 가지고 있으며, 그것이 90에 구울 수 있습니다'.
애플리케이션 :
1.테스트 핑거의 이음 부품은 활성 부품 또는 위험한 일환을 만질 수 없고 50mm-20mm 배플 플레이트가 들어갈 수 없습니다.
2.위험한 일환에 접근을 예방하는 시험 요구사항에서, 조사 비 테스트 프로브는 10±3N으로 돌진할 필요가 있습니다. 힘 없는 제품은 푸쉬풀 방식 힘을 재는 기계와 함께 사용되어야 합니다.
3.시험에서의 전기 쇼크, 배선, 구성과 전력과 지시 장치에 반대하여 필요합니다. 피검 시료의 권력을 켜고, 그라운딩 라인이 연결되는지 결정하기 위한 상응하는 힘을 행사하세요 (3이지 삽입물).
4.양쪽 조인트는 0' +10 을' 허용한도로 90의' 각도를 통하여 동일 면과 같은 방향에서 움직임을 허용할 것입니다
이 조사는 위험한 일환에 대한 접근에 대한 기본 보호를 검증하도록 의도됩니다.
그것은 또한 손가락과 접근에 대한 보호를 검증하는데 사용됩니다.
어떤 특정 허용 오차도 주어지지 않는 차원 위의 허용한도 :
- 계속 각 : 0
-10'
- 계속 선형 차원 : 최고 25까지 밀리미터 : 0
- 0,05 밀리미터 ; 25 이상 밀리미터 : ± 0,2 밀리미터.
주문형입니다 : 손잡이을 판단하는 열리 끝에 M6의 구멍을을 꿴 구내 보호 시험을 위해 손잡이의 끝에 끼워 넣을 수 있는 바나나 플러그와 암페놀 연결기를 갖추거나 사용될 때 그것은 항전기성 충격시험을 위해 사용될 수 있습니다 (당기기와 추진 힘을 재는 기계로 연결됩니다).
용법
1. 표준 테스트 핑거 조인트 면은 활성 부품을 맞을 수 없거나, 위험한 일환에 근접하고 50mm-20mm 방해가 들어갈 수 없습니다.
2. 위험한 일환을 예방하는 시험은 10N±3N 공세로 테스트 프로브 비를 요구합니다. 일반적으로 그것은 힘 게이지와 함께 일할 필요가 있습니다.
3. 항전기성 충격은 내충격용 탐지 실험 장치와 함께 일하는 것을 필요로 합니다 : 상대적 기준에 따라 시험을 처리하면서, 내충격용 탐지 실험 장치 (40V-50V)에 연결되어 버저 벨소리는 자극된 전기 쇼크입니다. 아래 사진을 보세요 :
