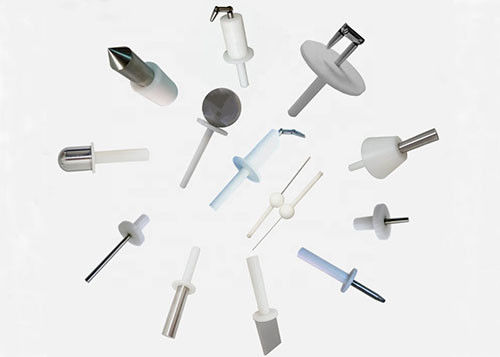

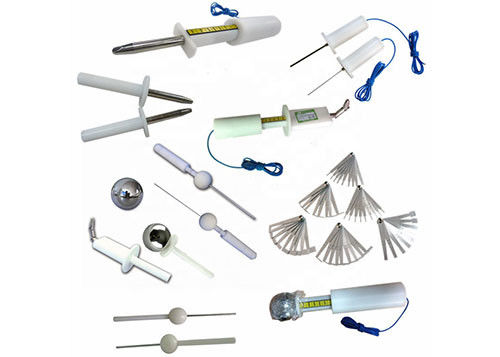

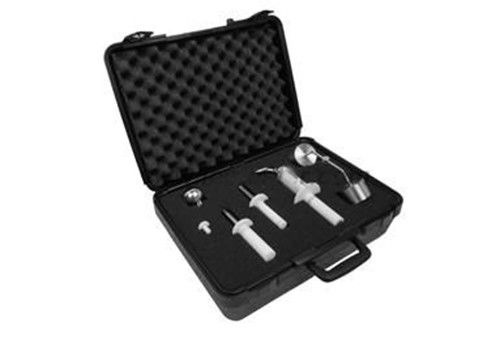

IEC 60335 테스트 핑거 탐침 키트

IEC 60335 표준 시험 탐침은 전기 안전성 체크 장치를 장비를 답니다

목록 :

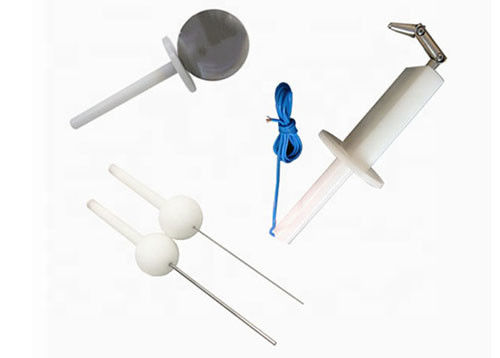

IEC60335 테스트 프로브 A

상술 :

IP1X는 /Test 탐침 A를 검사합니다

다음에 따른 1 : IEC61032 :1997 /IEC60529 :2001년과 UL

2, IP1X 탐침 A (테스트 프로브 A)는 가구를 위한 필요한 가전과 비슷한 전기 제품입니다의 전기 쇼크 보호 시험에 반대하여.

기술적인 매개 변수 :

1, 볼 직경 : 50 밀리미터

2, 배플 플레이트 지름 : 45 밀리미터

3, 배플 플레이트 두께 :4 밀리미터

4, 핸들 지름 : 10 밀리미터

5, 핸들 길이 :100 밀리미터

6 IEC61032 형태 1 (테스트 프로브 A)에 따르면 테이블 6

애플리케이션 :

1, 구체가 위험한 부분에 활성 부품 또는 마감을 댈 수 없습니다.

위험한 일부, 공세 없는 시험 강철 볼과 가까운 관리를 위한 시험 요구 사항에서, 2는 추진 장력계와 함께 사용될 필요가 있고 보호용 코팅을 위한 강철 본체가 50 + 5 엔 (30 + 3 n) 군들에 적용될 필요가 있습니다

표준 시험 핑거 프로브 IEC60335

표준 시험 핑거 프로브 / 표준 시험이 핑거 프로브 / 테스트 프로브 비 / IP2X 보호 그레이드 탐침을 널링했습니다

기술적인 매개 변수 :

1, 도톨도톨한 손가락 지름 :12 밀리미터

2, 도톨도톨한 핑거 길이 :80 밀리미터

3, 배플 플레이트 지름 :50 밀리미터

4, 배플 플레이트 길이 : 100 밀리미터

다음에 대한 5According : IEC60065, 국제전기기술위원회 60335-1, 국제전기기술위원회 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, 도톨도톨한 핑거 프로브가 활성 부품을 만질 수 없습니다 또는 밀리미터 배플 플레이트가 들어갈 수 없는 위험한 일환과 20에 대한 50 밀리미터에 마무리하세요 표준 시험의 조인트 면.

2,에 프리벤트 전기 쇼크 시험, 전선, 전력 소자와 조명 장치는 필요합니다.

3Both 조인트는 0' +10 을' 허용한도로 90의' 각도를 통하여 동일 면과 같은 방향에서 움직임을 허용할 것입니다

이 조사는 위험한 일환에 대한 접근에 대한 기본 보호를 검증하도록 의도됩니다. 그것은 또한 손가락과 접근에 대한 보호를 검증하는데 사용됩니다.

어떤 특정 허용 오차도 주어지지 않는 차원 위의 허용한도 :

- 계속 각 : 0

-10'
- 계속 선형 차원 : 최고 25까지 밀리미터 : 0

- 0,05 밀리미터 ; 25 이상 밀리미터 : ± 0,2 밀리미터.

기록 : 테스트 프로브는 정확성 스텐레스 강제로 만들어지고, 걸리고 사용할 때 조금 착륙했고, 유지에 유의합니다

IEC61032 IP3X 테스트 프로브 Ｃ (테스트 프로브 Ｃ)

기본적 소개 :

다음에 따른 1 : IEC61032 :1997년 / IEC60529 : 2001년과 UL

2, IP3X 테스트 프로브 Ｃ (테스트 프로브 Ｃ)은 가구와 비슷한 전기 제품을 판단하는 전기 쇼크 실험을 보호하여 진행되기 위해 필요 도구입니다.

기술적인 매개 변수

1, 테스트 프로브 길이 :100 밀리미터

2, 테스트 프로브 지름 :2.5 밀리미터

3, 담 구 직경 :35 밀리미터

4, 핸들 지름 :10 밀리미터

5, 핸들 길이 100 밀리미터

6 IEC61032 형태 3 (테스트 프로브 Ｃ)에 따르면 테이블 6

애플리케이션 :

1, 표준 시험은 언급하고 조인트 면이 위험한 일환에 활성 부품 또는 마감을 댈 수 없고 35 밀리미터 원형 배플이 엔터일 수 없습니다.

2 위험한 일부에 대한 접근을 막기 위한 시험 요구사항에서 테스트 프로브 C/D는 푸쉬 힘 3±0.3N 또는 1±0.1N과 함께 있을 필요가 있습니다

목적을 가지세요 :

이 조사는 위험한 일환에 대한 접근에 대한 기본 보호를 검증하도록 의도됩니다. 그것은 또한 도구와 접근에 대한 보호를 검증하는데 사용됩니다.

기록 : 없이 힘 제품이 미안하지만, 힘을 재는 기계로 사용되기 때문에.

IEC61032 IP4X 테스트 프로브 Ｄ (테스트 프로브 Ｄ)

기본적 소개 :

다음에 따른 1 : IEC61032 :1997년 / IEC60529 : 2001년과 UL

2, IP4X 테스트 프로브 Ｄ (테스트 프로브 Ｄ)은 가구를 위한 필요한 가전과 비슷한 전기 제품입니다의 전기 쇼크 보호 시험에 반대하여.

기술적인 매개 변수

1, 테스트 프로브 길이 :100 밀리미터

2, 테스트 프로브 지름 :1.0 밀리미터

3, 담 구 직경 :35 밀리미터

4, 핸들 지름 :10 밀리미터

5, 핸들 길이 100 밀리미터

6 IEC61032 형태 4 (테스트 프로브 Ｄ)에 따르면 테이블 6 GB/T4208-2008 (첫번째 특성 디지털 4/5/6)

애플리케이션 :

1, 표준 시험은 언급하고 조인트 면이 활성 부품을 만질 수 없거나 마감 위험한 일환에, 30 밀리미터 원형 배플이 엔터일 수 없습니다.

2 위험한 일환에 대한 접근을 막기 위한 시험 요구사항에서 테스트 프로브 Ｄ 공세 1±0.1N과 함께 있을 필요가 있습니다
