제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | / NZS 3112 Cl2.13.9.1으로서 | 이름: | 핀의 움직임의 애플리케이션 |
|---|---|---|---|
| 기능: | 호주이고 뉴질랜드 핀 테스트를 위해 | 힘: | 18±1N |
| AS / NZS 3112 조항 3.6.3: | 부록 Ｄ (지름이 43.2 밀리미터로 바꾸었습니다)에 관한 수정된 계측기 | AS / NZS 3112 형태 3.6: | 옆 변형 게이지 Fig 3.6을 판단하는 검사 |
| AS / NZS 3112 조항 3.3.2: | 테스트 핀 계량 3N 6.20 밀리미터 Ｘ 1.58 밀리미터 | AS / NZS 3112 조항 2.2.3: | 형태 2.3에서 핀의 형식 |
| 하이 라이트: | 18N 핀 움직임 시험 기구,핀 움직임 시험 기구 18N,TUV 플러그 소켓 계측기 |
||

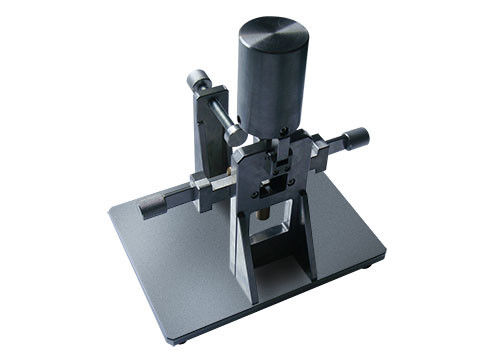

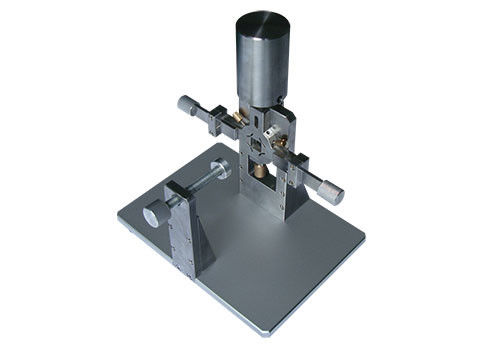

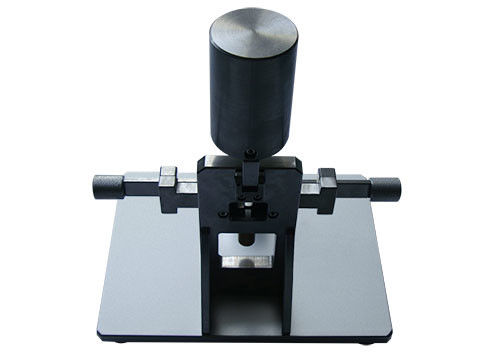

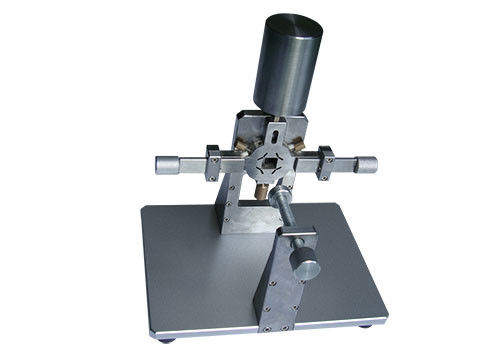

핀 장치 운동AS / NZS 3112 플러그 소켓 게이지 테스트
| 표준 | 상품명 |
| AS/NZS3112 그림A1 | 저전압 플러그 게이지의 정격 및 치수 Fig A1(10A, 15A, 20A) |
| AS/NZS3112 그림 B1 | 저전압 플러그 게이지의 정격 및 치수 Fig B1 |
| AS/NZS3112 그림 C1 | 그림 C1(10A,15A,20A)의 정상적인 삽입 테스트 플러그 중 |
| AS/NZS3112 그림 D1 | 그림 D1(10A,15A,21A)의 정상적인 삽입 테스트 플러그 중 |
| AS/NZS3112 그림 E1 | 전류 차단 테스트/그림 E1의 황동 핀이 있는 온도 상승 테스트 플러그 테스트 |
| AS/NZS3112 그림 F1 a | 저전압 플러그 게이지의 정격 및 치수 Fig F1(a) 부록 F |
| AS/NZS3112 그림 F1 b | 저전압 플러그 게이지의 정격 및 치수 Fig F1(b) 부록 F |
| AS/NZS3112 그림 G1 a | 부록 G의 그림 G1(a)에서 정상적인 삽입 테스트 플러그 |
| AS/NZS3112 그림 G1 b | 부록 G의 그림 G1(b)에서 정상적인 삽입 테스트 플러그 |
| AS/NZS 3112 그림 3.1 abc | 접촉 깊이 그림 3.1의 비접촉 게이지 abc |
| AS/NZS 3112 그림 3.1 abc 절 3.3.4 | 접촉 깊이 그림 3.1의 접촉 게이지 abc |
| AS/NZS 3112 그림 3.1 a | 그림 3.1a의 접점 게이지(금속 블레이드 1.58x6.2mm, 길이 12.60mm) |
| AS/NZS 3112 그림 3.1 b | 그림 3.1b의 접점 게이지(금속 블레이드 1.58x8.93mm, 길이 12.60mm) |
| AS/NZS 3112 그림 3.1 c | 그림 3.1c의 접점 게이지(금속 핀: Ф4.7mm, 길이 12.60mm) |
| AS/NZS 3112 그림 3.6 | 측면 스트레인 게이지 시험 그림 3.6 |
| AS/NZS 3112 그림 3.7 | 측면 스트레인 게이지 시험 그림 3.7 |
| AS/NZS 3112 그림 2.1 a1 | 그림 2.1(a1)10A의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 a1 | 그림 2.1(a1)15A의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 a2 | 그림 2.1(a2)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 b | 그림 2.1(b)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 c | 그림 2.1(c)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 d1 | 그림 2.1(d1)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 d2 | 그림 2.1(d2)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1 f | 그림 2.1(f)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 그림 2.1g | 그림 2.1(g)의 황동 핀이 있는 테스트 플러그 |
| AS/NZS 3112 조항 3.3.2 | 테스트 핀 게이지 1.5N 6.20mm x 1.58mm |
| AS/NZS 3112 조항 3.3.2 | 테스트 핀 게이지 2N 6.20mm x 1.58mm |
| AS/NZS 3112 조항 3.3.2 | 테스트 핀 게이지 3N 6.20mm x 1.58mm |
| AS/NZS 3112 그림 2.1 | 테스트 지그 |
| AS/NZS 3112 조항 2.13.8 | 그림 2.9의 나무 마운팅 박스 |
| AS/NZS 3112 조항 2.13.8 | 그림 2.10의 핀 클램핑 장치 a, b, c |
| AS/NZS 3112 조항 3.6.3 | 부록 D의 수정 게이지(직경 43.2mm로 변경) |
| AS/NZS 3112 조항 3.14.2 | 고정 구멍이 있는 금속 인클로저 H90mm x W60mm xD40mm |
| AS/NZS 3112 조항 2.2.3 | 그림 2.3의 핀 형태 |
신청
플러그는 테스트 대상이 아닌 핀을 고정 장치에 고정하여 핀 움직임을 테스트해야 합니다.
플러그 면에서 5±0.5mm 위치에 고정 블록을 놓고 18±1N의 힘을 가합니다.
테스트 중인 핀.블록의 설계는 테스트 중인 핀이
테스트 중 블록과 접촉
다시 배선할 수 없는 플러그를 제외하고 테스트는 코드를 콘센트에 부착하지 않고 수행해야 합니다.
1mm2 도체가 들어갈 수 있을 만큼 충분히 느슨한 단자 나사로
연결되었습니다.
플러그 및 테스트 장비는 1시간 동안 40±1도의 온도에서 사전 조절되어야 합니다.
시험력이 가해지지 않은 상태.테스트 전반에 걸쳐 플러그 및 테스트 장비의 모든 부품
이 온도를 유지해야 합니다.
모든 플러그에 대해 힘을 가하는 지점은 표면에서 140.5mm가 되어야 합니다.
핀을 따라 플러그를 꽂고 힘의 방향은 다음과 같아야 합니다.
(a) 핀 평면에 수직인 선을 따라 양방향으로
핀의 중심을 통해;과
(b) 에 명시된 것과 직각인 선을 따라 양방향으로 그 평면에서
항목 (a)
10초 동안 힘은 다음과 같은 방식으로 각 핀에 점차적으로 가해져야 합니다.
항목 (a) 및 (b)에서 규정하고 10초 동안 최대값으로 유지한 다음
풀려났다.핀의 처짐은 힘의 선을 따라 측정되어야 합니다.
힘이 가해지는 기간 동안 단단한 고정 블록의 면.최대
편향은 2.0mm를 초과하지 않아야 합니다.
그림 2.1에 따라 플러그의 모든 핀에 대한 테스트 후, 5분 후 모든 왜곡
마지막 핀에 대한 시험의 완료는 플러그가
부록 A, 부록 및
과도한 힘을 가하지 않은 부록 F
다른 유형의 플러그에 대해서는 5분 후 왜곡이 없어야 합니다.
플러그가 과도한 힘을 가하지 않고 적절한 콘센트에 삽입됩니다.
준수 대상
AS/NZS 3112:2011 +A2:2012 조항 2.13.9.1
명세서
힘: 18±1N
주문 정보
핀 이동 테스트용 테스트 장치 AS/NZS 3112
