제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | AS / NZS 3112 형태 2.8 | 이름: | 핀 굽힘 시험을 위한 군사력의 적용 |
|---|---|---|---|
| 기능: | 호주이고 뉴질랜드 핀 굽힘 시험을 위해 | 거리는 적용점으로부터 이동했습니다: | 7.5 ±0.3 밀리미터 |
| 차원: | W*D*H=350mm *250mm* 140 밀리미터 | 중량: | 15kg에 관하여 |
| 플러그의 얼굴로부터의 힘의 적용점: | 14 ±0.5 밀리미터 | 핀의 타임즈 지는 시험될 것입니다: | 20 전주기 |
| 하이 라이트: | 2.8 플러그 소켓 테스터를 그림으로 나타냅니다,15KG 플러그 소켓 테스터,시험 기구를 만곡시키는 15KG 핀 |
||

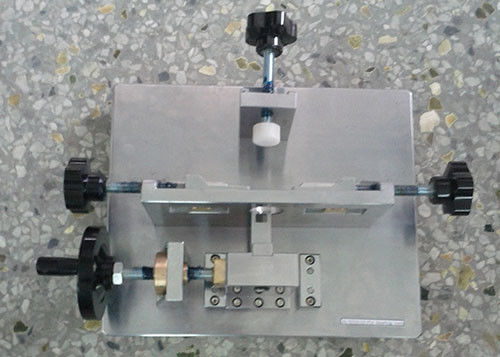

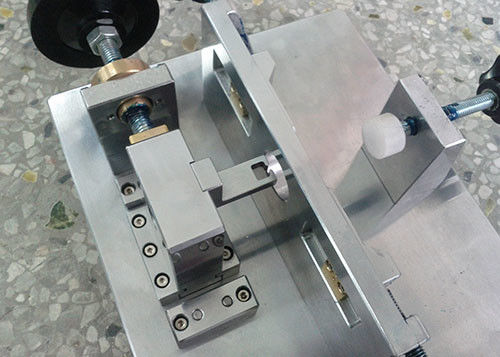

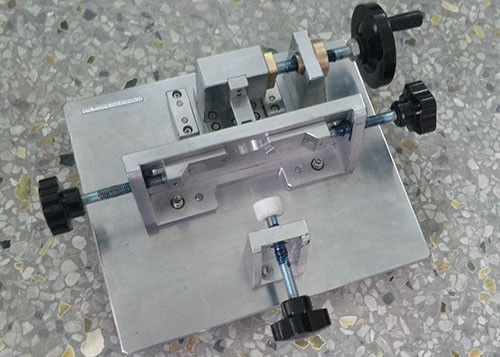

그림 2.8 핀 굽힘 테스트 AS / NZS 3112에 대한 힘의 적용
| 그림 2.1 | 플러그의 치수 |
| 그림 2.2 | 굴곡 시험 장치 |
| 그림 2.3 | 핀의 형태 |
| 그림 2.4 | 절연된 라이브 핀의 절연 치수 |
| 그림 2.5 | 고온에서 절연 플러그 핀의 절연을 위한 압력 시험 장치 |
| 그림 2.6 | 저온에서 절연 플러그 핀의 절연을 위한 충격 시험 장치 |
| 그림 2.7 | 절연 핀 플러그 절연 마모 시험 장치 |
| 그림 2.8 | 핀 굽힘 시험을 위한 힘의 적용 |
| 그림 2.9 | 온도 상승 시험용 플러그 장착 |
| 그림 2.10 | 온도 상승 테스트용 핀 클램핑 유닛 |
신청
정격이 15A 이하인 플러그의 모든 플랫핀은 핀 굽힘 시험을 받아야 합니다.
이전 테스트를 거치지 않은 3개의 샘플 플러그는 다음과 같이 테스트해야 합니다.
조립된 플러그의 핀은 단단한 고정 블록에 플러그를 조이고 그림 2.8과 같이 시험 중인 핀에 굽힘력을 가하여 시험해야 합니다.
핀은 시험 시작 시 직선이어야 한다.핀의 직진성에 의심이 가는 경우 부록 A, B 또는 F에 표시된 적절한 플러그 게이지로 확인해야 합니다.

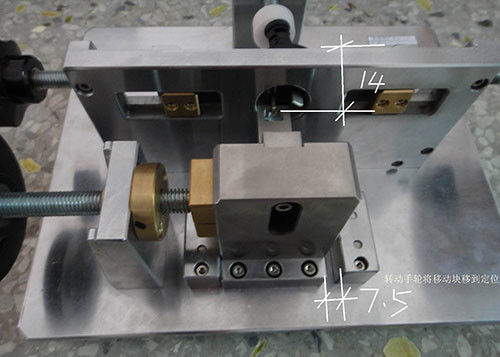

힘을 가하는 지점은 플러그 표면에서 14 ± 0.5 mm 떨어져야 합니다.
힘의 방향은 플러그의 면에 평행한 선을 따라야 합니다.
활성 및 중성 핀은 플러그의 중심을 향해 힘을 가한 다음 다시 시작점으로 돌아갑니다.첫 번째 샘플 플러그에서 접지 핀은 한 방향으로만 힘을 가한 다음 다시 시작점으로 되돌립니다.두 번째 샘플 플러그에서 접지 핀은 첫 번째 샘플 플러그를 테스트하는 데 사용된 것과 반대 방향으로 힘을 가해야 합니다.세 번째 샘플 플러그에서 모든 접지 핀은 처음 두 개의 샘플 플러그를 테스트하는 동안 가장 불리한 결과를 제공하는 방향으로 힘을 가해야 합니다.
적용 지점에서 이동한 거리는 7.5 ± 0.3 mm가 되어야 하며, 핀은 다시 시작 지점으로 강제 이동되어야 합니다.모든 '스프링백'은 무시됩니다.
시작점에서 끝점(7.5mm)까지 그리고 다시 시작점으로의 이동은 한 사이클입니다(즉, 한 사이클은 두 개의 개별 이동).
편향 속도는 최대 50mm/s이어야 하며 각 사이클 내에서 연속적인 움직임 사이에 의도적인 지연이 없습니다.
연속 사이클 사이의 간격은 최소 10초가 되어야 합니다.
한 주기의 지속 시간은 최대 60초입니다.
핀은 20회의 완전한 주기 동안 테스트되어야 합니다.
준수 대상
AS/NZS 3112:2011 +A2:2012 조항 2.13.7.2 그림 2.8
명세서
A. 힘을 가하는 지점은 플러그 표면에서 14 ± 0.5 mm가 되어야 합니다.
나. 적용점에서 이동한 거리는 7.5 ± 0.3 mm
C. 치수 : W*D*H=350mm *250mm* 140mm
D. 무게 : 약 15KG
주문 정보
핀 굽힘 시험용 시험 장치 AS/NZS 3112
