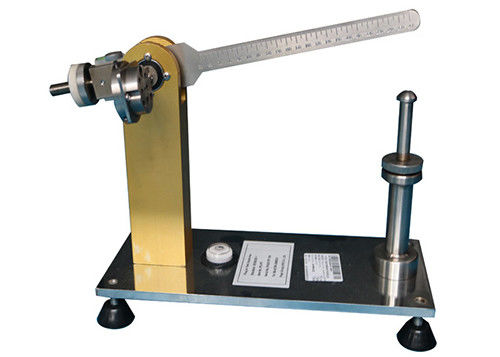

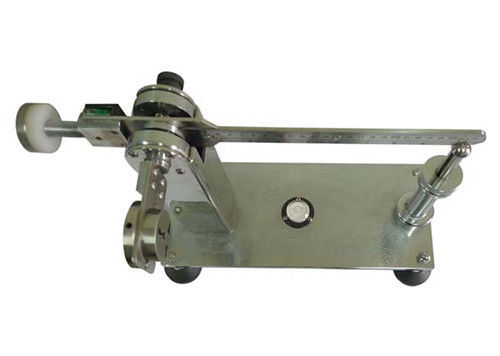

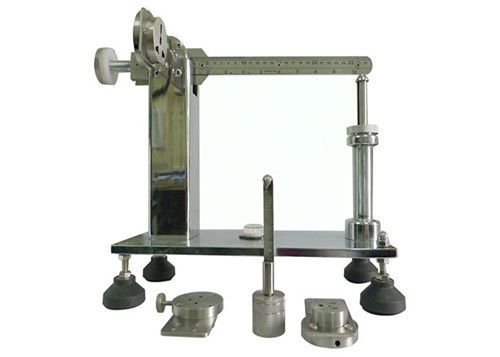

IEC60884 플러그 소켓 테스터 토크 밸런스 시험 기구

IEC60065는 11 콘센트 토크 밸런스 시험 기구를 그림으로 나타냅니다

기술적인 매개 변수 :

제품 정보 :

플러그 토크 테스터기는 IEC60065 형태 11의 표준에 따릅니다.

그것은 플러그 핀과 직접적 플러그 접속식 장비가 정상적으로 소켓에 삽입할 때 발생하는 기구적 응력이 요구 범위에 있을지 확인해서 사용됩니다.

고정된 콘센트에 도입되려고 한 핀을 갖춘 장치는 과도한 힘을 이러한 콘센트에 부과하지 않을 것입니다.
시험 기구의 균형 팔은 콘센트의 맞물림면의 뒤에 8 밀리미터의 거리에 콘센트의 접촉 튜브의 중심선을 통하여 평축의 주위를 선회합니다.
전혀 계약에 장치와 함께, 균형 팔은 평형에 있지 않고, 콘센트의 맞물림면이 수직 위치에서 있습니다.
장치가 종사된 후, 수직면에서 그것의 맞물림면을 유지하기 위해 콘센트에 적용될 토크는 균형 팔에 무게의 위치에 의해 결정됩니다.

토크는 0.25 Nm을 초과하지 않을 것입니다.

구조

1 - 평형추

2 - 측정 버블

3 - 수준 버블

4 - 측정 중량

5 - 높이 규정은 비틀립니다

6 - 지지 로드

테스팅 단계

1. 레벨표에 장치를 두고, 수평식에 장치를 맞추세요.
2. 4를 매달고 - 모든 것을 고려하여 측정 몸무게는 무장하고, 5를 조정합니다 - 키 규정 스크루가 수평식에서 밸런스 암을 만듭니다.균형이 수평식, 2의 기포에서 무장할 때 - 수준은 중앙 위치에서 끓습니다.

3. 4 - 측정 무게를 제거하고 1를 조정하고 - 균형 중량 위치가 밸런스 암을 수평 위치에 보존합니다. 그리고 밸런스 암이 6 - 지지 로드에 1 밀리미터에 대하여 거리를 두게 하세요.

4. 테스트 샘플을 장치 위에 설치하고 나사를 조이세요. 지금 위로 밸런스 암.

5. 4 - 밸런스 암 위의 측정 무게를 매다세요. 4 - 측정 무게의 입장을 조정하고 입장을 기록합니다 어디가 2 - 중앙 위치, 밸런스 암에서 측정 거품이 1 밀리미터 거리를 6로 유지하 - 지지 로드의 밸런스 암 수준, 기포를 만듭니다. 10.3 센티미터에 위치한 위치를 말하세요.

6. 회전 모멘트 측정

   (1) 적절한 무게는 더 낮은 스케일에 열중합니다.

   (2) 밸런스 암이 수평 상태에 있을 때까지 천천히 무게를 이동하세요.

7. 샘플의 토크는 소켓에 적용되었습니다 : 스케일 값 Ｘ 중량

   예를 들면 다음토크 :0.12mX2.5N=0.3Nm
