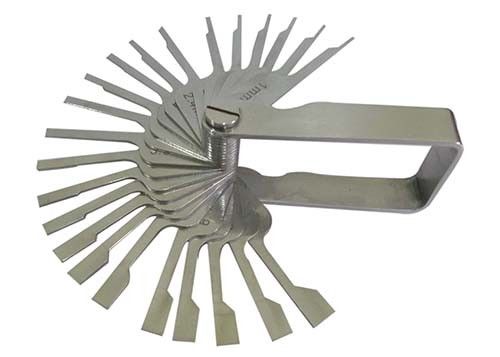

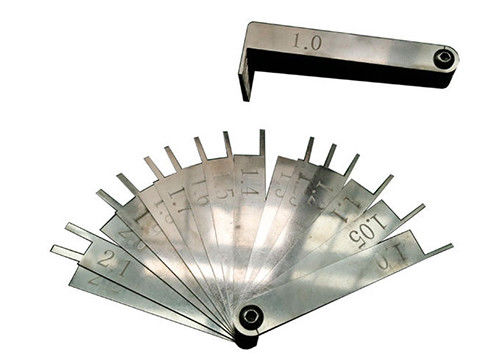

IEC60884-1 스테인레스 강 연면 거리 시험 카드

2개의 도전 성 부분의 연면 거리 시험 카드 최단 경로

기술적인 매개 변수 :

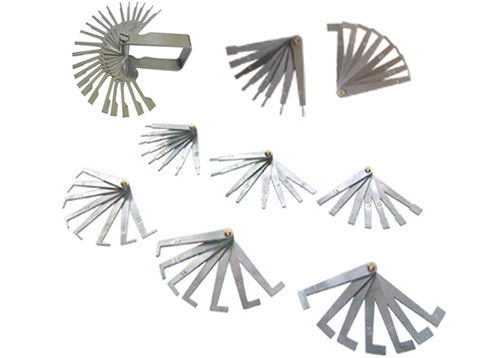

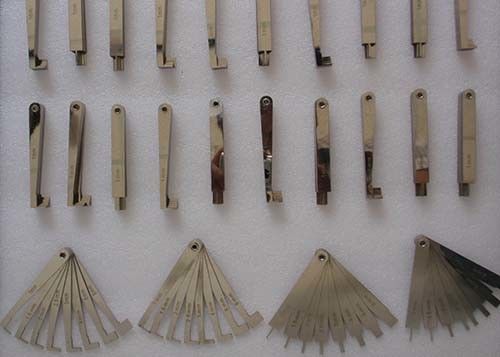

우리는 5 종류의 연면 거리 시험 카드, CK1/CK2/CK3/CK4/CK5를 가지고 있습니다.

이러한 테스트 계측기는 IEC60884-1과 IEC60598과 IEC60335 기타 등등에 따릅니다.

그들은 상술로, 단열재의 표면을 따라 측정되는 2개의 도전 성 부분 사이에, 또는 도전 성 부분과 장비의 바운딩 면 사이에 최단 경로가 요구에 따라 했다고 결정하는데 사용됩니다.

구분 :

연면 거리는 타입 CK1을 측정합니다

8로 연면 거리는 다음을 측정합니다

1,0-1,5-2,0-2,5-3,0-4,0-6,0-8,0mm.

연면 거리는 타입 CK2를 측정합니다

15로 연면 거리는 다음을 측정합니다

0,5 밀리미터의 단계에서 1,0 내지 8,0 밀리미터.

연면 거리는 타입 CK3을 측정합니다

21으로 연면 거리는 다음을 측정합니다

1,0-1,2-1,4-1,5-2,0-2,4-2,5-2,8-3,0-3,2-3,3-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7, 0-8,0mm

연면 거리는 타입 CK4를 측정합니다

23으로 연면 거리는 다음을 측정합니다

1,0-1,2-1,4-1,5-1,6-2,0-2,4-2,5-2,8-3,0-3,2-3,3-3,5-4,0-4,5-5,0-5,5-6,0-6,3-6, 4-6,5-7,0-8,0mm

연면 거리는 타입 CK5를 측정합니다

27으로 연면 거리는 다음을 측정합니다

1,0-1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8-1,9-2,0-2,5-2,8-3,0-3,2-3,3-4,0-4,5-5,0-5. 5-6,0-6,3-6,5-7,0-8,0-9,0-10,0mm

표준 :

가계와 유사 목적 - 파트 1을 위한 IEC 60884-1 '플러그스와 콘센트 : 일반 요구사항의 조항 27.1.

밀봉 화합물을 통한 연면 거리, 제거와 거리는 표 23에 나타난 가치보다 못하진 않을 것입니다.

테스트 샘플 :

전기적 전도 부분.

특징 :

도전성 소자 사이의 연면 거리를 검증하기 위한 스테인레스 강, 저당 타입

애플리케이션 :

그것은 상술로, 단열재의 표면을 따라 측정되는 2개의 도전 성 부분 사이에, 또는 도전 성 부분과 장비의 바운딩 면 사이에 최단 경로가 요구에 따라 했다고 결정하는데 사용됩니다.

주의

1. 긁힘이 있는 것 (과 같이, 벤딩, 기타 등등) 장치 형태를 손상시키지 마세요.

2. 치수 정확도에 영향을 미치기 위해 산화를 회피하기 위해, 황사와 수분 환경을 예방했습니다.
