| 재료: | 스테인레스 강 | IP 부호: | IPX5, IPX6 |
|---|---|---|---|
| 온도: | 실온 | 표준: | IEC60529/IEC 60335-1 |
| IPX5 노즐 직경: | Ф6.3mm | IPX6 노즐 직경: | Ф12.5mm |
| 제트노즐부터 구내까지 거리: | 2.5~3m | 압력 계기: | 0~0.25MPa |
| 강조하다: | IPX5 IP 시험 장비,IPX6 IP 시험 장비,IEC60529 물 분사 노즐 |
||

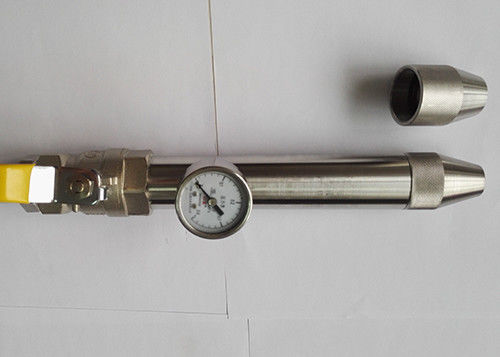

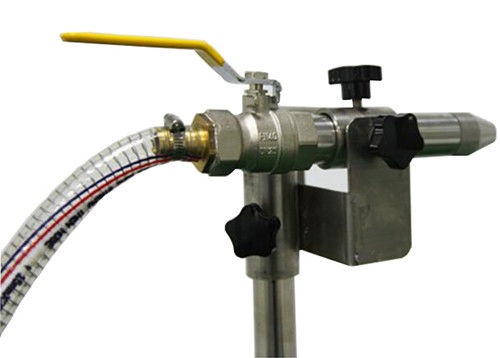

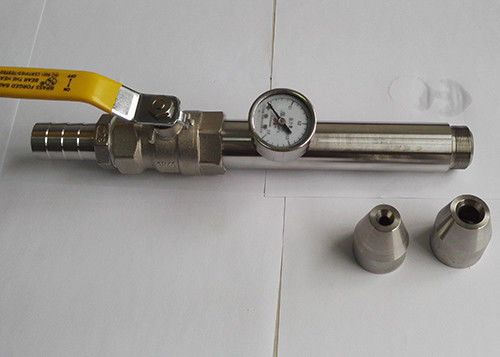

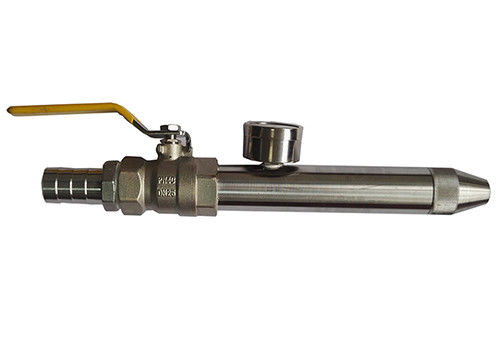

IEC60529 IPX5 IPX6 핸드 헬드 워터 제트 노즐 IP 테스트 장비
제품 정보:
제트 노즐은 IEC60529 조항 IPX5 및 IPX6에 따라 설계 및 제조되었습니다.
전기 제품의 방수 테스트에 사용됩니다.
6.3mm 노즐로 두 번째 특성 숫자 5에 대한 테스트
시험은 그림 6과 같이 표준 시험 노즐에서 나오는 물줄기로 가능한 모든 방향에서 인클로저를 분사하여 이루어집니다.
준수해야 할 조건은 다음과 같습니다.
노즐의 내경: 6.3 mm;
전달율: 12.5 L/min±5%;
수압: 지정된 전달 속도를 달성하기 위해 조정됩니다.
실질적인 흐름의 핵심: 노즐에서 2.5m 거리에 약 40mm 직경의 원;
분무될 가능성이 있는 인클로저 표면적의 평방미터당 시험 시간: 1분;
최소 테스트 시간: 3분;
노즐에서 외함 표면까지의 거리: 2.5m ~ 3m.
12.5mm 노즐로 두 번째 특성 숫자 6에 대한 테스트
시험은 그림 6과 같이 표준 시험 노즐에서 나오는 물줄기로 가능한 모든 방향에서 인클로저를 분사하여 이루어집니다.
준수해야 할 조건은 다음과 같습니다.
노즐의 내경: 12.5mm;
전달 속도: 100I/min ±5%;
수압: 지정된 전달 속도를 달성하도록 조정됩니다.
실질적인 흐름의 핵심: 노즐에서 2.5m 거리에 약 120mm 직경의 원;
분무될 가능성이 있는 인클로저 표면적 제곱미터당 테스트 시간: 1분;
최소 테스트 시간: 3분;
노즐에서 외함 표면까지의 거리: 2.5m ~ 3m.
기술적인 매개변수:
| 아니. | 안건 | IPX5 | IPX6 |
| 1 | 상수도 |
물 유속 ＞ 12.5L/min±5% 포함되지 않은 깨끗한 물. 그것은 스테인리스 물 탱크 및 가압 장비에 의해 달성될 수 있습니다 |
물 유량 >100L/min±5% 포함되지 않은 깨끗한 물. 그것은 스테인리스 물 탱크 및 가압 장비에 의해 달성될 수 있습니다 |
| 2 | 노즐 직경 | Ф6.3mm | Ф12.5mm |
| 삼 | 물의 흐름 | 12.5±0.625L/min, 유량계 조정 가능 | 100±5 L/min, 유량계 조정 가능 |
| 4 | 제트 노즐에서 인클로저까지의 거리 | 2.5~3m | 2.5~3m |
| 5 | 테스트 시간 | 1min/m² 이상(3분 이상) | 1min/m² 이상(3분 이상) |
| 6 | 압력계 | 0~0.25MPa | 0~0.25MPa |
| 7 | 사이트 요구 사항 |
폭이 3m 이상인 전용 IP방수시험실, 유입과 배수의 좋은 기능으로.벽 설치 |
폭이 3m 이상인 전용 IP방수시험실, 유입과 배수의 좋은 기능으로.벽 설치 |
준수:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
IPX5 및 IPX6의 IP 코드
SC-IPX 방수 시험기는 IEC60529:1989 +A1:1999+A2:2013(인클로저에 의해 제공되는 보호 등급(IP
코드)>,IEC60598, IEC60335 및 IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. SC-IPX에는 다음 테스트 등급이 포함됩니다. IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 (IEC60529의 51페이지 참조).인증 테스트 기관에서 널리 사용됩니다.
전기 및 전자 제품, LED 등기구 및 관련 품질 관리 부서와 같은 제품
인클로저 보호 등급의 방수 감지.
전체 SC-IPX 방수 테스트 시스템에는 다음이 포함됩니다.
드립 박스(SC-IPX12): 드립 박스는 IPX1 및 IPX2 드립 테스트용입니다.드립박스 사이즈는 800x800x75mm(LXWXH)입니다.물방울 구멍의 직경
0.4mm입니다.물방울 구멍 사이의 거리는 20mm입니다.샘플은 150kg 이상일 수 있습니다.
스윙 파이프 물 분무 테스트 장비(SC-IPX34): IPX3 및 IPX4 테스트용입니다.스윙 파이프의 반 직경은 1미터(모든
다른 크기도 가능합니다).스윙 파이프의 내경은 15mm입니다.샘플 회전 테이블 직경은 1000mm(또는 기타
스윙 파이프의 직경에 따라 크기가 조절되며 높이 조절이 가능합니다.회전 속도는 PLC에 의해 제어되는 1-5rpm입니다.
패널.
방수 제트 테스트 장치(SC-IPX56): 급수 장치 크기가 1000x1000x600m인 경우 노즐 직경은 6.3mm(IPX5)입니다.
및 12.5mm(IPX6).물의 속도는 IPX5의 경우 12.5±0.626L/min, IPX6의 경우 100±5L/min입니다.
침수 탱크 방수 테스트 장치(SC-IPX7): IPX7 테스트용입니다.물 탱크 크기는 1000x1000x1200mm입니다(다른 크기는
귀하의 요청에 따라 설계).최대 120kg의 샘플을 테스트할 수 있습니다.
침수 탱크 방수 테스트 장치(SC-IPX8): IPX8 테스트용입니다.그것은 0-50m의 수심을 시뮬레이션할 수 있습니다.침수
탱크 직경은 600mm이고 높이는 1200mm입니다.압축 응력은 고객의 요구에 따라 10 기압 또는 설계
의뢰.
