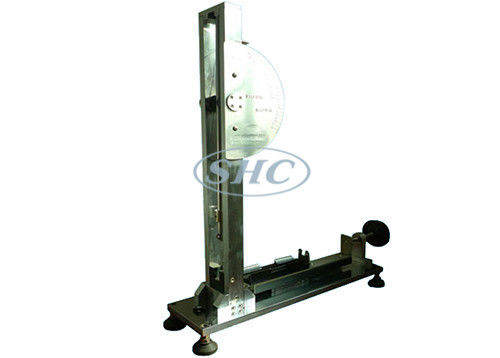

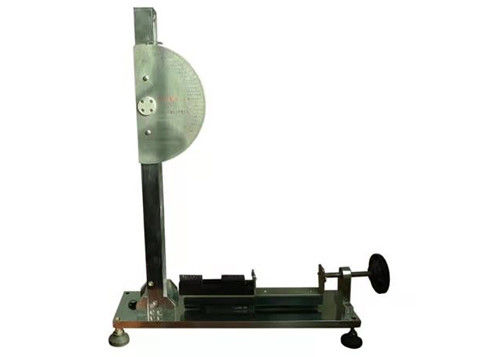

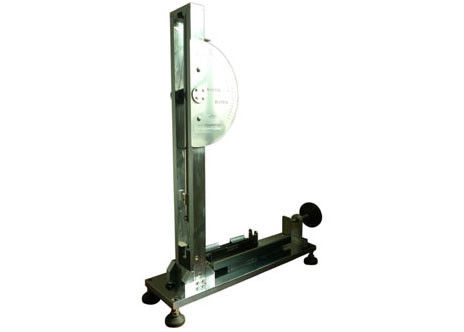

2J 충격시험 장치, 용수철 망치 보정이 장비를 시험합니다

용수철 망치를 위한 캘리브레이션기 충격시험기

기술적인 매개 변수 :

인증 :

IEC60068-2-75

제품 상세정보 :
IEC60068-2-75에 나타난 요구조건으로서, 이 캘리브레이션기는 용수철 망치의 충격 에너지를 시험하는데 사용됩니다.

그것은 연구소를 위한 특수 기기입니다.

그것이 눈금매겨진 용수철 망치의 제공된 에너지를 위해 직접적으로 측정하기가 어렵기 때문에, 이 장치의 보정 원리는 다량의 진자와 드롭 높이에 의해 계산되는 에너지와 비교하는 것 의한 것입니다.

최고 해상도는 이 장치의 역량은 0.01J입니다. 이탈 장치는 설계가 향상되고, 그것 최대는 진동을 감소시킬 수 있는 그 용수철 망치 임대, 흔들이 막대와 항공 우주 태도가 수입된 좋은 퀼리티 스틸, 정확성을 향상시키기 위한 그렇게 그것과 기기의 안정으로 만들어질 때 시험에 영향을 미칩니다.

최고 해상도는 이 장치의 역량은 0.01J입니다. 이탈 장치는 설계가 향상되고, 그것 최대는 진동을 감소시킬 수 있는 그 용수철 망치 임대, 흔들이 막대와 항공 우주 태도가 수입된 좋은 퀼리티 스틸, 정확성을 향상시키기 위한 그렇게 그것과 기기의 안정으로 만들어질 때 시험에 영향을 미칩니다.

봄의 보정을 위한 절차는 칩니다 :

보정의 B.1 원리

이 보정 절차의 원리는 용수철 망치에 의해 제공된 에너지와 비교한 것으로, 그것은 그것의 질량과 키의 가을로부터 산정되는 진자의 에너지에, 직접적으로 측정하기가 어렵습니다.

캘리브레이션기의 B.2 구조

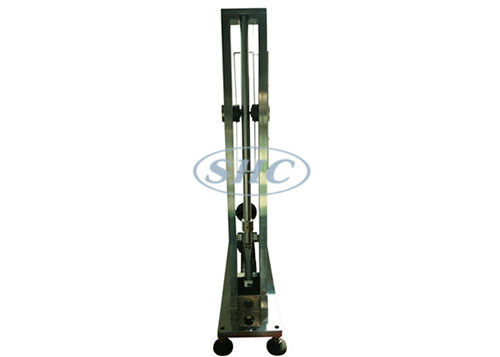

모이는 캘리브레이션기는 형태 B.1에 나타납니다. 프레임은 별문제로 하고, 주요 부문은 한 태도, 드래그 지침 비, 진자 Ｃ, 석방 기지 Ｄ와 릴리즈 장치 Ｅ입니다.

캘리브레이션기의 주요 부문은 수치 B.2에 나타난 진자 Ｃ입니다. 이 진자의 （더욱）나아가 낮은 가격대에 상세가 수치 B.3에 나타난 채로 강철 스프링 고쳐집니다. 봄 있고, 어떤 특별 처리도 필요하, 스프링 강철의와 단단하게 진자 Ｃ에 고정됩니다.

수치 B.4는 대규모로 약간의 부분을 보여줍니다

올 봄에가 1 Ｊ보다 같거나 작은 에너지 값을 위한 테이블 1에서 규정되는 것으로서 용수철 망치 욕심 부리는 특성을 눈금 보정해서 설계된다는 것이 주목되어야 합니다. 다른 디자인 중 보정 장치의 진자의 봄인 Ｊ가 것 필요가 있을 2를 위해 한정된 것으로서의 욕심 부리는 특성이 교정 용수 동안 칩니다.

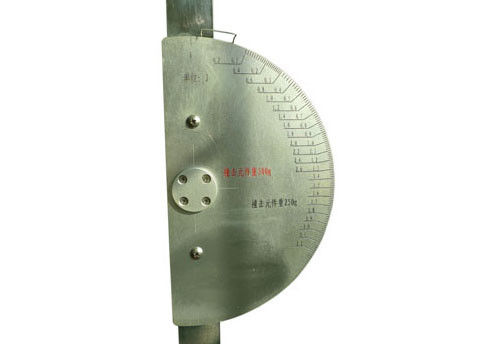

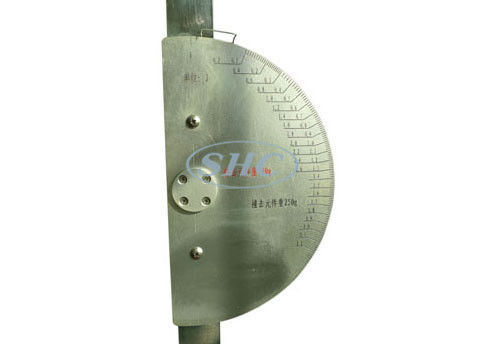

지시자의 적당한 마찰 특성을 획득하기 위해, 한 편의 두꺼운 직조천은 태도의 금속 표면 사이에 위치되고, 피아노선이 작은 부대가 헝겊에 반대하여 발휘되는 그러한 방법으로 만곡됩니다.

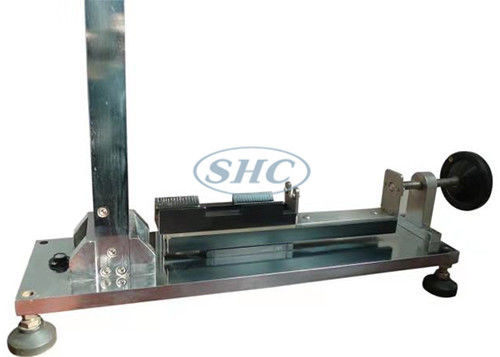

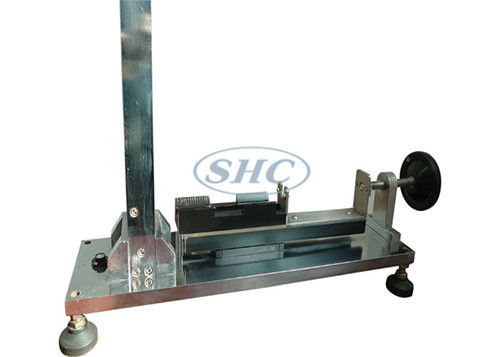

릴리즈 장치가 캘리브레이션기의 보정 동안 제거되기 때문에, 릴리즈 장치는 스크루에 의하여 출시 토대에 고정됩니다.

캘리브레이션기의 보정의 B.3 방법

캘리브레이션기의 보정은 형태 B.5에 나타난 바와 같이, 용수철 망치로부터 잡힌 보정 현저한 요소 Ｇ를 이용하여 초래됩니다. 보정 전에, 릴리즈 장치는 캘리브레이션기에서 제거됩니다.

보정 현저한 요소는 후자가 그것의 안정 위치에서 있을 때 수평면, 진자와 보정 현저한 요소 사이의 접촉점 위의 2000 밀리미터에서 위치된 현탁 포인트로부터 네 리넨 실 Ｈ에 의해 보류됩니다. 보정 현저한 요소는 동적 조건 하에 진자와 접촉점에 반대하여 흔들리고 Ｋ를 가리킬 수 있고 안정 위치에서 접촉점 아래에 기껏해야 1 밀리미터일 것입니다. 현탁 포인트는 그리고 나서 둘다 접촉선 사이의 차이와 동일한 거리 위에서 올려집니다.
