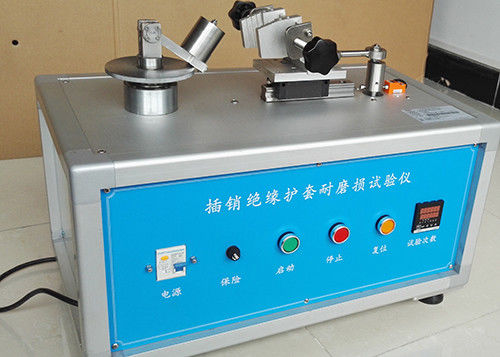

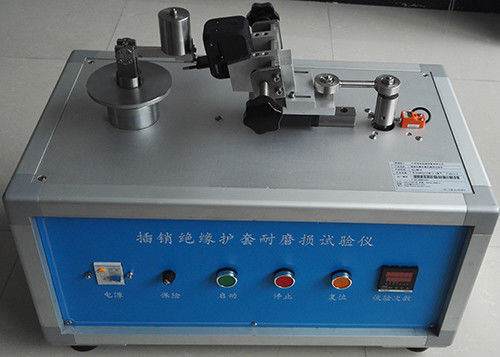

소매 찰과상 시험 기구를 격리하는 IEC60884 Fig28 플러그 소켓 테스터

플러그 핀의 절연 슬리브에 관한 마모 시험을 위한 IEC60884 형태 28 장치

제품 상세정보 :

시험 기구는 IEC60884 Figure28을 위한 표준 요구 사항에 따라 설계되고 제조됩니다.

그것은 볼트의 절연성 부싱의 마모 저항력을 시험하는데 사용됩니다.

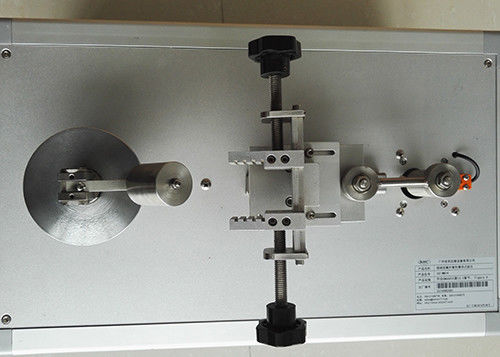

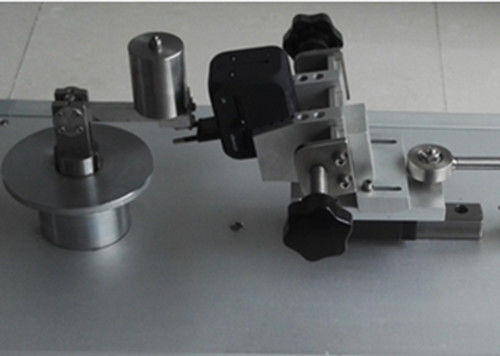

이 장치는 그것의 센터 포인트에 관한 피보트된 수평적으로 배치된 빔을 포함합니다. 강선의 짧은 기간, 지름에서 1 밀리미터와 단단하게 U-형태, 곧은 Ｕ의 기지로 만곡하는 것은 첨부되고, 양쪽 끝에, 보의 한쪽 끝에, 직선형 부가 보의 아래로 돌출하고, 보의 축과 평행하도록 선회하세요.

플러그는 강선의 직선형 부가 그것과 직각인 플러그 핀에 기초를 두는 그러한 위치에서 적당한 클램프에 의해 잡힙니다.

핀은 수평식에 10의' 각으로 아래쪽으로 경사집니다. 와이어가 핀에 4 엔의 힘을 미치도록 빔은 로딩됩니다.

플러그는 빔의 주축의 비행기에서 수평 방향에서 뒤로 그리고 앞으로 이동되어서, 와이어가 핀을 따라 마찰시킵니다. 그러므로 마모된 핀의 길이는 대략 9 밀리미터이며, 대략 7 밀리미터가 절연 슬리브 위에서 있습니다.

운동의 수는 20 000 (각각 방향에서 10시) 이고 조업도가 1분에 30 운동입니다. 테스트는 각각 견본의 원 핀에 만들어집니다.

실험, 안전핀이 안전에 영향을 미치거나 플러그의 추가적 사용을 악화시킬 수 있는 어떤 피해도 보여주지 않을 후 특히 절연 슬리브는 구멍이 나거나 위로 루크드.

기술적인 매개 변수 :

기록 : 패널은 영어로 있을 수 있습니다

표준 :
