제품 상세 정보:
결제 및 배송 조건:
|
| 용법: | 충격 시험기 | 상품 이름: | 충격시험기 / 드롭 임팩트 시험 기계 / 낙하 시험기 |
|---|---|---|---|
| 충격 에너지: | 2J, 5J, 10J, 20J, 50J | 기능: | 충격 시험 |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| 하이 라이트: | CNAS 50J 충격시험 장치,CNAS 5J 충격시험 장치,CNAS IK 현저한 요소 |
||
IK 타격 요소 충격 시험 장비 낙하 시험 장치
매개변수
| 모델 | SC-IK01 |
| 흔들리는 추 |
길이: 1000mm;외부 직경: 9mm;강관 벽 두께: 0.5mm. 임팩트 요소가 있는 등가 질량의 구성 |
| 충격 지점 | 위아래로 조절 가능, 스트로크 200-1200mm, 높이 사용자 정의 가능 |
| 충격 요소 | 2, 5,10, 20J 임팩트 해머 |
| 낙하 높이 | 스케일 표시 |
| 릴리스 모드 | 기계 |
| 치수 | 950*550*2700mm |

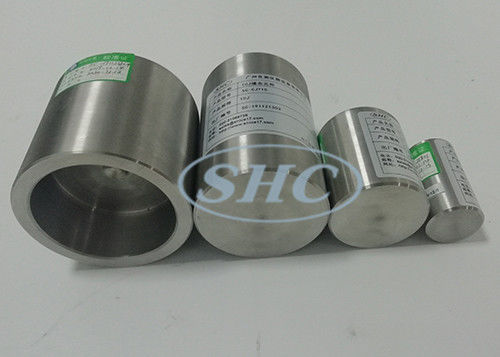

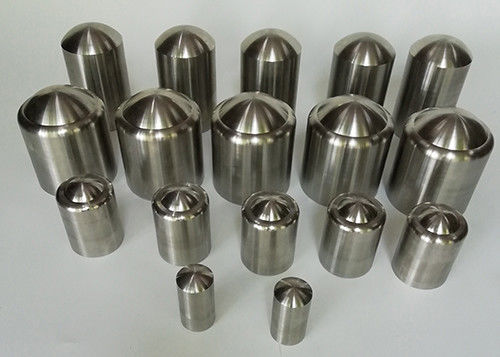

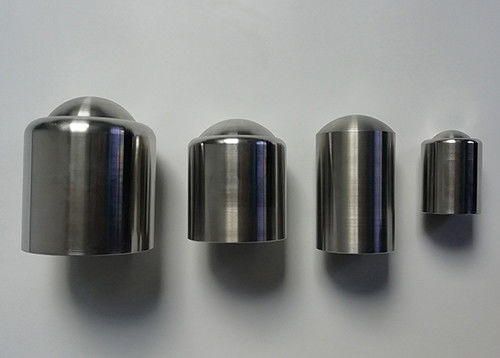

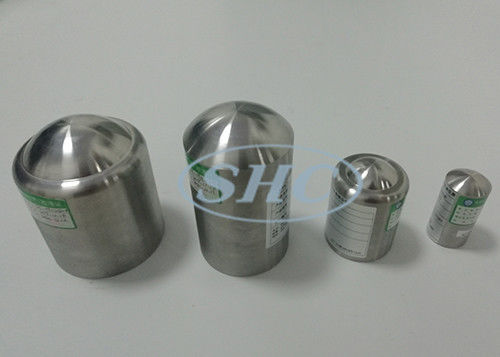

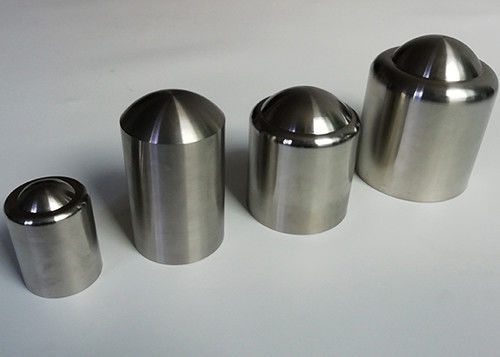

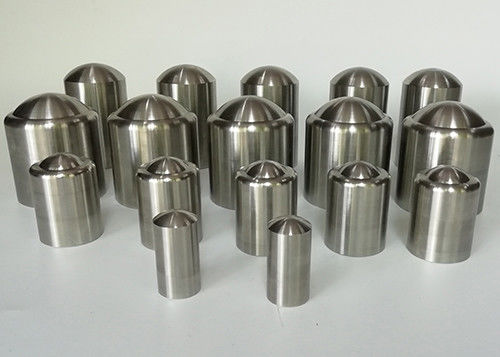

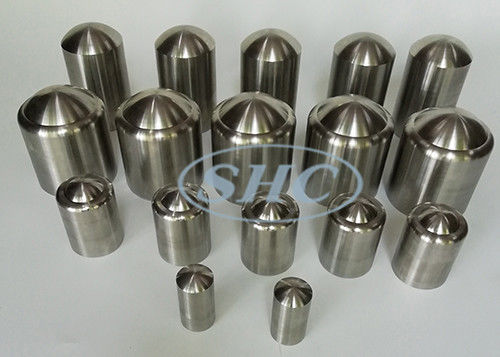

눈에 띄는 요소의 조정된 특성
| 에너지 /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| 등가 질량 ±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 재료 | 폴리아미드 1) | 스틸 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| 리터/mm | 등가 질량과 일치하도록 조정하려면 부록 A를 참조하십시오. | |||||
|
1) 85≤HRR≤100, ISO2039-2에 따른 로크웰 경도. 2) ISO1052에 따른 Fe490-2;ISO6508에 따른 로크웰 경도. |
||||||
| 주 - 1 J 이하의 에너지 값에 대한 등가 질량 및 타격 요소의 직경에 대한 브래킷에 표시된 값은 현재 시험 Ef의 값입니다.현재 테스트 Eg에 있는 값도 이 두 매개변수에 대해 표시됩니다.조정을 위해 괄호 안의 값은 이 표준이 발행된 후 5년 후에 삭제됩니다. | ||||||
확인
IEC60068-2-75 환경 테스트 – 파트 2: 테스트 – 테스트 Eh: 해머 테스트, IEC60068-2-63, IEC62262 외부 기계적 충격(IK 코드), IEC60439-5 저전압에 대한 전기 장비 인클로저가 제공하는 보호 등급 개폐 장치 및 제어 장치 어셈블리 - 파트 5: 공공 네트워크의 배전 어셈블리에 대한 특정 요구 사항
특색
자동차 구조를 사용하는 장비는 좌우, 전후로 이동할 수 있으며 상하 충돌 지점 높이 조절이 가능하며 충돌 각도 0-90° 조절 가능합니다.이 장치는 2J 이상을 위한 저에너지 진자 충격 장치입니다.
신청
이 장치는 전기 캐비닛 및 기타 판금, 비금속 전기 에너지 계량 캐비닛의 쉘, 변전소 케이블 배전반 및 케이블 정션 박스에 대한 기계적 충격 강도 테스트에 적합합니다.
테스트 샘플
전기 에너지 계량 캐비닛, 변전소 케이블 배전반 및 케이블 정션 박스 및 이와 유사한 장비의 셸
충격 에너지, 등가 질량 및 낙하 높이 표
| 에너지/J | 2 | 5 | 10 | 20 | 50 |
| 등가질량/kg | 0.5 | 1.7 | 5 | 5 | 10 |
| 낙하 높이 ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
참고: 1. IEC 60068-2-75 3.2.2의 참고 참조 1. 이 부분에서 에너지(J)는 지구 중력에 의한 표준가속도(g)를 가장 가까운 정수로 반올림한 10m/s²로 계산한다. |
|||||
