제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 강과 놋쇠 | IP 부호: | IPX3, IPX4 |
|---|---|---|---|
| 온도: | 실온 | 기능: | 재료 시험 장비 |
| 노즐 외경: | Ф102mm | 분사구: | 121 홀 |
| 둥근 직경: | SФ75.5mm | 압력 계기: | 50~150Kpa |
| 테스트 시간: | 적어도 5의 분 | 배플: | 이동할 수 있는 |
| 하이 라이트: | IPx3 진입 보호 시험 장비,IPX4 진입 보호 시험 장비,IEC60529 분무 노즐 테스터 |
||

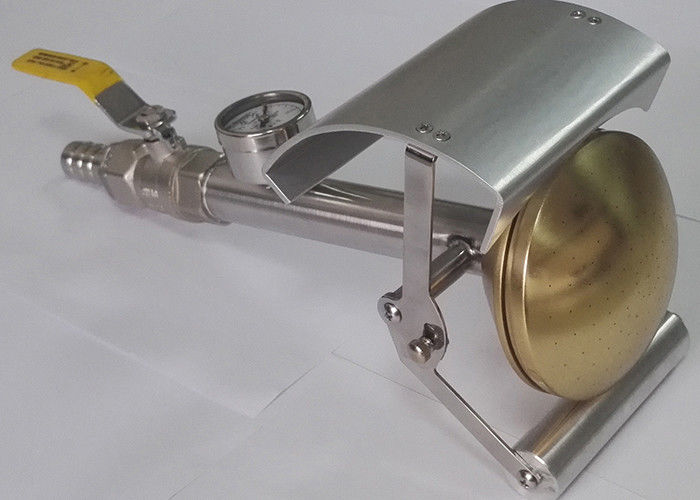

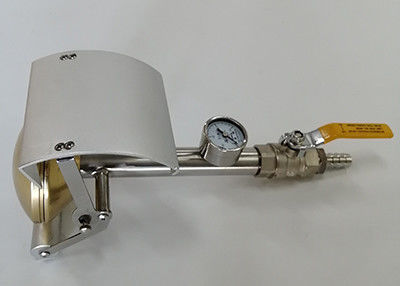

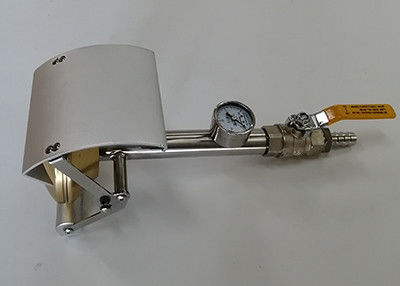

IPX3 IPX4 손은 분무 노즐 IEC60529 IP 시험 장비를 잡았습니다
기술적인 매개 변수 :
1가지 상수도 물 흐름 비율은 포함 없는 50~150kpa 깨끗한 물입니다.
2 분무 노즐 매개 변수
외경 : Ф102mM
구형 직경 : SФ75.5mm
중간 구멍이 있고 어느 것이 날끝각은 30인지'의 홀의 내부 써클의 24 홀이 있습니다.
어느 것이 날끝각은 15인지'의 홀의 외부 써클의 96 홀이 있습니다. 전체의 121 홀.
구멍 직경 : Ф0.5mm
그것은 놋쇠로 만들어집니다.
3 수류 10L/min±5%,Flow 미터는 압력 계측기 0~0.4Mpa 5 방해 제거할 수 있는 6 압력계 0~0.25MPa의 조정할 수 있는 4 범위입니다
| 상수도 | 포함 없는 수류 rate>10L/min±5% 깨끗한 물. |
| 제어와 작전 | 밸브, 손은 잡았습니다 |
| 노즐 외경 | Ф102mm |
| 노즐 구형 직경 | SФ75.5mm |
| 분사구 | Ф0.5mm의 121 홀 센터에 있는 1 홀 30' 피치에 있는 12 홀의 1 핵심 그룹 15' 피치에 있는 24 홀의 4 외부 서클 |
| 노즐 소재 | 놋쇠 |
| 실드 부재를 이동하기 | 알루미늄 |
| 수류 | 10L/min±5%, 유량계는 조정할 수 있습니다 |
| 압력계 | 압력계 0~0.25Mpa의 범위인 50~150Kpa |
| 방해 | 제거할 수 있습니다 |
| 사이트 요구사항 | 데다이카테드 IP 누에고치 건조기 공간, 땅은 조명으로 평평하여야 합니다 유입과 배수의 좋은 기능으로. |
| 시험 시간 | 수동 제어, 적어도 5의 분 |
다음에 따르세요 :
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
IPX3 IPX4 테스트.
제품 정보 :
분무 노즐은 IEC60529 조항 IPX3과 IPX4에 따라 설계되고 제조됩니다.
분무 노즐은 물의 진입에 반대하여 보호도를 확립하기 위한 진동식 진공관 시험기에 대한 대안입니다.
분무 노즐은 진공관 시험기의 지름 이내에 적합하지 않을 견본에서 사용하기 위해 의도됩니다.
중요한 IEC 검사는 IPX3을 포함하고 물보라와 스플래싱에 대한 IPX4 보호가 급수됩니다.
이 환경 하에, 포켓용 분무 노즐은 설명서에 의해 사용됩니다.
기계를 설치하세요 :
SC-IPX34-SN 분무 노즐은 용사와 스플래싱 수질에 대한 보호를 검증하기 위해 손에 들수 있는 평가 소자입니다.
수압은 소요 흐름 속도를 주기 위해 장치 위의 흐름 제어 손잡이를 사용하여 조정될 수 있습니다.
압력은 편리하게 노즐에 의해 배치되는 계측기에 보일 수 있습니다.
노즐의 스프레이 패턴은 IEC 60529의 상술로 이루어집니다.
이동성 쉴드는 IPX3을 위한 노즐의 부분 위에서 내려놓이거나 IPX4의 스프레이 패턴에서 이동될 수 있습니다
기록 :
IPX3과 IPX4 사이의 차이는 방해가 IPX4 테스트에서 제거되어야 한다는 것입니다.
핸드-프리를 허용하기 위해, 우리는 IPX3 IPX4 분무 노즐을 위해 브라켓을 설계합니다.
배달 시간 : 이틀 뒤요.
공장 공급과 빠른 전달.
SC-IPX 누에고치 건조기 기계는 IEC60529에 따른 중입니다 :(보호도가 구내 (IP에 의해 제공한 1989 +A1 : 1999+A2 : 2013년
코드) >,IEC60598, IEC60335와 IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX는 다음과 같은 테스트 성적을 포함합니다 : IPX1, IPX2,
IPX3,IPX4, IPX5, IPX6, IPX7과 IPX8 (IEC60529의 페이지 51을 언급하세요). 그것은 넓게 더를 위한 인증 시험 조직에서 사용됩니다
전기적이고 전자 제품, 더를 위한 적절한 quality control부에서 LED 조명 설비와 같은 제품
구내 보호 그레이드의 방수 탐지.
전체 SC-IPX 누에고치 건조기 시스템은 다음을 포함합니다 :
박스(SC-IPX12)를 적하시키세요 : 물방울 박스는 IPX1과 IPX2 물방울 테스트를 위한 것입니다. 물방울 박스의 크기는 800x800x75mm(LXWXH) 입니다. 드립 공의 지름
0.4 밀리미터가 되세요. 드립 공 사이의 거리는 20 밀리미터입니다. 샘플은 위에 150 킬로그램일 수 있습니다.
스윙 파이프 물 분무 시험 장비 (SC-IPX34) : 그것은 IPX3과 IPX4 테스트를 위한 것입니다. 스윙 파이프의 반지름은 1가 (누구를 잰다는 것 입니다
다른 사이즈는 또한 이용 가능합니다). 스윙 파이프의 내경은 15 밀리미터입니다. 테이블 지름을 회전시키는 샘플은 1000 밀리미터이 (또는 다릅니다
스윙 파이프의 지름과 높이에 따른 사이즈는 조정할 수 있습니다. 회전 속도는 PLC의 제어된 1-5rpm입니다
패널.
방수 분류 시험 장치 (SC-IPX56) : 상수도로 소자 사이즈는 1000x1000x600m입니다, 노즐 직경이 6.3 밀리미터 (IPX5) 입니다
그리고 12.5 mm(IPX6). 수속력은 IPX6을 위해 IPX5와 100±5L/min을 위해 12.5±0.626L/min 입니다.
담금 탱크 누에고치 건조기 장치 (SC-IPX7) : 그것은 IPX7 테스트를 위한 것입니다. 물 탱크 크기는 1000x1000x1200mm (다른 크기가 있을 수 있다는 것 입니다
당신의 요구)에 따라 설계됩니다. 그것은 120 킬로그램까지 샘플을 시험할 수 있습니다
담금 탱크 누에고치 건조기 장치(SC-IPX8) : 그것은 IPX8 테스트를 위한 것입니다. 그것은 0-50m의 물 깊이를 시뮬레이션할 수 있습니다. 침수
탱크 직경은 600 밀리미터이고 높이가 1200 밀리미터입니다. 압축 응력은 고객의 것에 따라 10이지 환경 또는 디자인입니다
요구.
